Automação Residencial e Predial
Iluminação, persianas, sensores e integração de sistemas em uma única visão.
Entenda como comandos locais, sensores, atuadores, barramentos e controladores trabalham juntos em residências, escritórios, condomínios e edifícios. No TechRib você pode estudar desde uma persiana comandada por ESP32 até topologias KNX e DALI para iluminação e automação predial.
⌂ Iluminação • persianas • sensores • KNX • DALI • integração
O que é automação residencial e predial?
É a integração de dispositivos que monitoram, comandam e coordenam funções de um imóvel. Iluminação, persianas, ventilação, sensores, tomadas comandadas, acesso e outros sistemas podem trabalhar de forma independente ou participar de uma lógica comum.
Em soluções simples, um microcontrolador pode ler botoeiras e sensores e comandar relés. Em projetos prediais estruturados, barramentos como KNX e DALI permitem distribuir inteligência entre entradas, atuadores, controladores e dispositivos de iluminação.
No TechRib, esses conceitos aparecem na prancha de forma visual. Assim você consegue relacionar o dispositivo de campo, a alimentação, o barramento e a carga, em vez de olhar apenas para um diagrama abstrato.
Automação bem projetada começa pela instalação elétrica correta e pela definição clara do que cada sensor, comando e atuador deve fazer.
Onde a automação predial é aplicada
- Iluminação: acionamento por botoeiras, cenas, temporização, dimerização e resposta a presença ou luminosidade.
- Persianas e cortinas: subida, parada, descida e bloqueios de movimento, com comandos locais ou integração por barramento.
- Eficiência energética: desligamento por ausência, ajuste de iluminação e controle de cargas conforme a ocupação.
- Conforto: criação de cenas e coordenação entre iluminação, persianas e outras cargas do ambiente.
- Edifícios e condomínios: integração entre pavimentos, áreas comuns, iluminação, salas técnicas e sistemas de supervisão.
- Integração: gateways e controladores podem relacionar KNX, DALI, IP e outros sistemas conforme a arquitetura do projeto.
AMBIENTE + INFRAESTRUTURA
O usuário vê o ambiente. O projeto precisa enxergar o sistema inteiro.
Por trás de um botão de parede ou de um sensor de presença existem alimentação, barramentos, atuadores, proteção e cargas. Entender essa arquitetura ajuda a separar conforto, automação e segurança elétrica dentro do mesmo projeto.
Normas, referências e segurança
- ABNT NBR 5410Instalações elétricas de baixa tensão, base para alimentação, proteção e circuitos do imóvel.
- ABNT NBR 5419Proteção contra descargas atmosféricas e medidas relacionadas quando aplicáveis à edificação.
- NR-10Segurança em instalações e serviços com eletricidade.
- IEC 62386Família de normas do DALI para controle digital de iluminação.
- EN 50090 / ISO/IEC 14543-3Referências associadas à tecnologia KNX e automação de edificações.
- Documentação do fabricanteFontes, atuadores, sensores, gateways e drivers devem seguir tensão, corrente, topologia e limites definidos pelo fabricante.
Consulte sempre as edições vigentes das normas e os requisitos específicos do empreendimento e dos equipamentos utilizados.
NO SIMULADOR
O que você pode estudar nesta categoria
A proposta é relacionar a experiência do usuário no ambiente com os dispositivos e barramentos que realmente executam a automação.
Comando de iluminação por botoeiras, relés e atuadores
Controle de persianas com subir, parar e descer
Sensores de presença e luminosidade em automação de iluminação
Barramento KNX, interfaces de entrada e atuadores multicanais
DALI e DALI-2 para drivers, sensores e controle de iluminação
Cenas, dimerização e controle de cor em iluminação compatível
Integração entre microcontroladores, relés e cargas residenciais
Separação entre alimentação, barramento, sinal de controle e potência
EXEMPLOS SELECIONADOS
Alguns projetos para abrir e estudar
Selecionamos exemplos que representam quatro frentes diferentes: persianas, KNX, sensores DALI e iluminação dinâmica.
ESP32 — automação de persiana 24 Vcc
Exemplo de sobe, para e desce de uma persiana usando ESP32 e módulo relé, útil para estudar intertravamento de movimento, comandos locais e acionamento de carga em baixa tensão.
Exemplo disponível: ESP32 — Automação de Persiana 24 Vcc • Sobe/Para/Desce

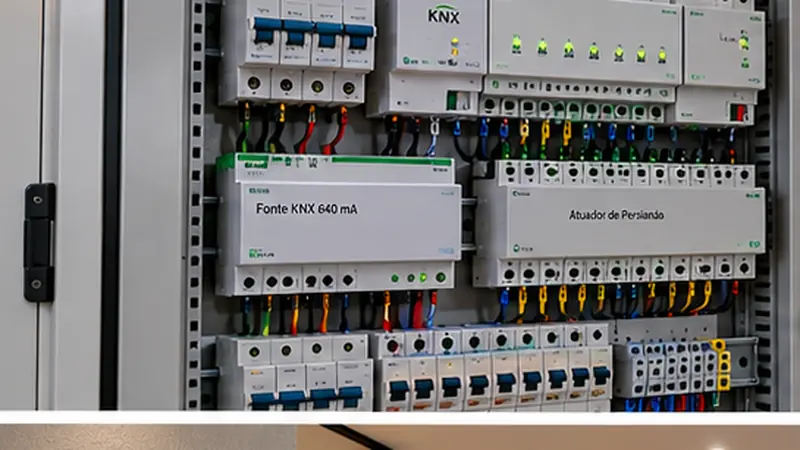

KNX — 4 botoeiras + atuador 4 canais
Exemplo de automação predial com barramento KNX, interface de botoeiras e atuador multicanal para comandar circuitos de iluminação independentes.
Exemplo disponível: KNX — 4 Botoeiras + Atuador 4 Canais

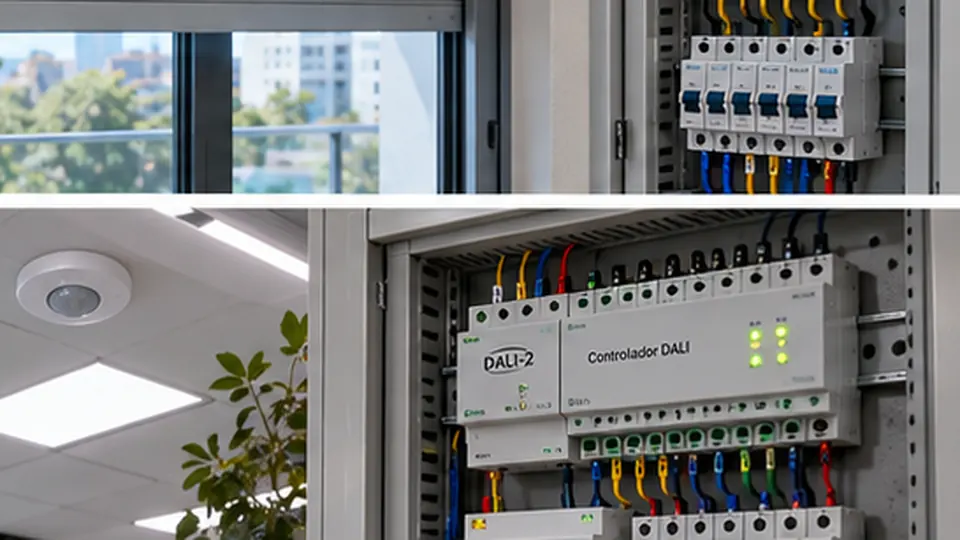

DALI-2 — sensor PIR/Lux + controlador + driver LED
Aplicação de iluminação automatizada baseada em presença e luminosidade, reunindo sensor, controlador e driver LED em uma topologia DALI-2.
Exemplo disponível: DALI-2 — Sensor PIR/Lux → Controlador → Driver LED
DALI-2 DT8 — RGBW com cor e dimming
Exemplo de iluminação dinâmica com controle de intensidade e cor, mostrando como uma rede DALI pode tratar cenários de iluminação mais sofisticados.
Exemplo disponível: DALI-2 DT8 — Controle RGBW • Cor + DimmingQuer aprofundar em automação predial?
Explorar KNX e DALIA biblioteca completa reúne outros exemplos com KNX, DALI, ESP32, iluminação, persianas, sensores e integrações.
