Gerador de Código ESP32

Transforme as entradas, saídas e dispositivos da prancha em uma base organizada para o seu firmware.

O TechRib interpreta o ESP32, os GPIOs e os dispositivos compatíveis conectados ao projeto. O gerador usa esse contexto para reduzir o mapeamento manual e criar um ponto de partida coerente com o circuito visual.

Mapeamento automáticoEntradas e saídasExpansores e interfacesCódigo revisável
▶ Acessar o simuladorVer exemplos de geração
Você mantém o controleA base gerada deve ser revisada, compilada e testada antes de chegar ao hardware real.

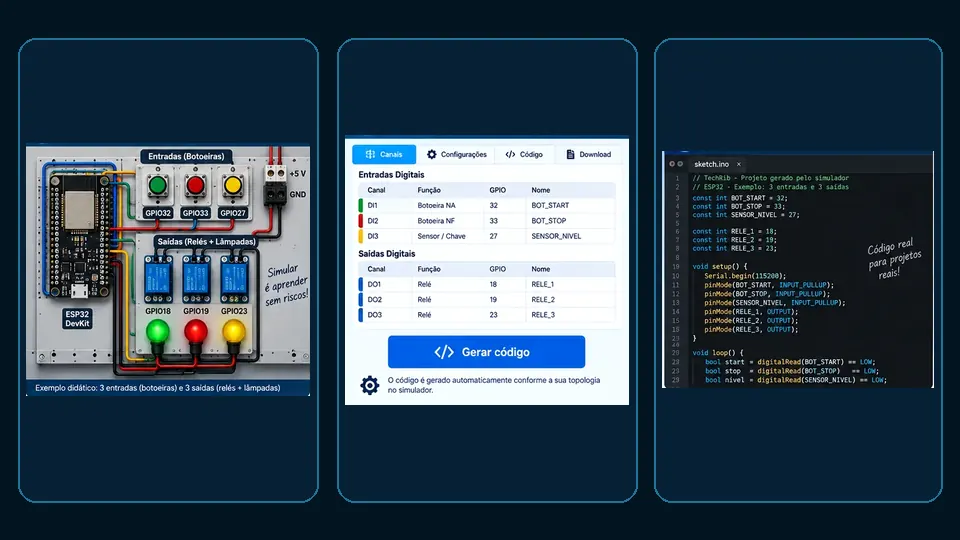

Circuito ESP32, mapeamento de GPIOs e código gerado em três etapas
PROJETO + MAPEAMENTO + CÓDIGOO circuito visual continua sendo a referência.
GPIOMapeamentopinos e funções da prancha
INEntradasbotoeiras, chaves e sensores
OUTSaídasrelés, sinalizadores e cargas
I²CExpansoresMCP23017 e PCF8574
SPIInterfacesbarramentos compatíveis
✓Validaçãoconflitos antes da geração
</>Códigobase organizada e revisável

Como funciona

Da montagem visual a uma base de firmware em cinco etapas verificáveis.

1

Monte o circuito

Posicione o ESP32, as interfaces, entradas, saídas e cargas na prancha.

2

Conecte aos GPIOs

Faça as ligações e configure pinos, endereços e canais compatíveis.

3

Valide a topologia

Corrija conflitos de recursos e ligações incompatíveis antes de gerar.

4

Gere a base

Transforme o mapeamento do projeto em uma estrutura inicial de código.

5

Revise e teste

Complete a lógica, compile e valide primeiro em bancada.

Exemplo de base gerada

Nomes claros ligam o programa à função real de cada canal da prancha.

sketch.ino
const int BOT_START = 32;
const int BOT_STOP  = 33;
const int RELE_1    = 18;

void setup() {
  pinMode(BOT_START, INPUT_PULLUP);
  pinMode(BOT_STOP, INPUT_PULLUP);
  pinMode(RELE_1, OUTPUT);
}

void loop() {
  bool start = digitalRead(BOT_START) == LOW;
  bool stop  = digitalRead(BOT_STOP) == LOW;
  if (start) digitalWrite(RELE_1, HIGH);
  if (stop)  digitalWrite(RELE_1, LOW);
}

O que o projeto fornece

O gerador aproveita os dados configurados no circuito compatível.

  • Placa ESP32 e GPIOs utilizados
  • Botoeiras, chaves e sensores de entrada
  • Relés, drivers e sinalizadores de saída
  • Expansores I²C e periféricos compatíveis
  • Nomes e funções associados aos canais
  • Bloqueio de conflitos identificados na validação
Hardware real exige revisãoConfirme pinout, níveis elétricos, alimentação, interfaces, estados de falha e requisitos de segurança antes de energizar a montagem.

Exemplos para estudar a geração

Projetos reais da biblioteca mostram desde GPIOs básicos até expansão I²C, relés e acionamento de cargas industriais.

Ver mais projetos
