Redes e Protocolos de Automação
Do cabo Ethernet ao barramento industrial e às redes sem fio.

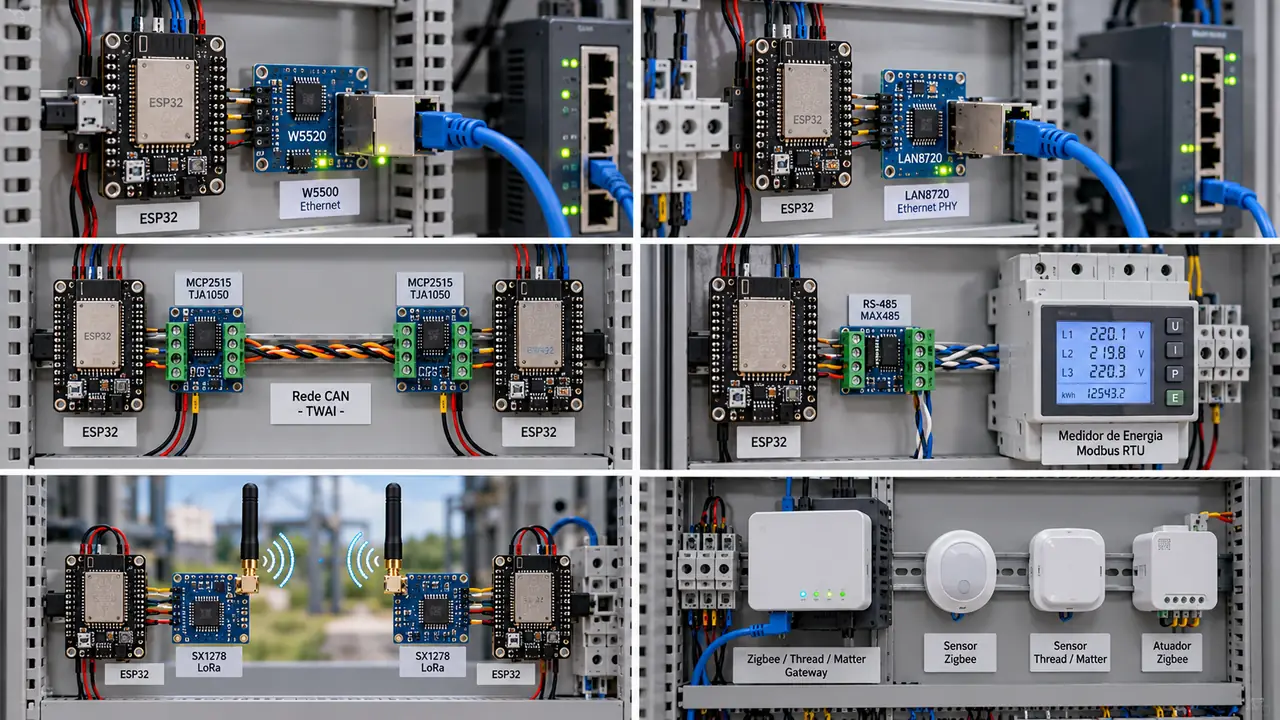

Entenda como controladores, sensores, medidores e dispositivos de automação trocam informações. A área reúne Ethernet, W5500, LAN8720, CAN/TWAI, RS-485, Modbus RTU, LoRa, Zigbee e Matter/Thread em topologias que ajudam a visualizar onde cada interface entra no sistema.
⌁ Ethernet • CAN • RS-485 • Modbus • LoRa • Zigbee • Matter/Thread
Rede não é apenas o cabo ou o conector.
Em automação, comunicação envolve várias partes trabalhando juntas: o meio físico, a interface elétrica, a forma como os dados são organizados e o protocolo usado para que os equipamentos se entendam. Por isso, duas redes podem usar cabos parecidos e ainda assim funcionar de maneiras completamente diferentes.
Ethernet aparece em controladores, gateways e sistemas supervisórios. RS-485 é muito utilizado como camada física em redes seriais industriais. CAN/TWAI trabalha com comunicação robusta entre nós. Tecnologias como LoRa, Zigbee, Thread e Matter atendem cenários sem fio e de IoT com características próprias.
No TechRib, a proposta é enxergar a topologia: qual controlador está presente, qual interface faz a comunicação e quais dispositivos participam da rede.
Escolher uma rede começa pela aplicação: distância, quantidade de nós, ambiente, velocidade, confiabilidade, interoperabilidade e manutenção.
Onde cada tecnologia costuma aparecer
- Ethernet: integração entre controladores, IHMs, gateways, computadores e outros dispositivos em redes locais.
- W5500: controlador Ethernet externo conectado ao microcontrolador por interface digital, útil quando a placa precisa ganhar conectividade cabeada.
- LAN8720: PHY Ethernet usado com controladores que possuem interface MAC/RMII compatível.
- RS-485 + Modbus RTU: combinação comum em medidores, inversores, I/O remoto e equipamentos industriais distribuídos.
- CAN/TWAI: barramento multi-nó adequado a sistemas que exigem troca de mensagens entre controladores e dispositivos.
- LoRa: comunicação sem fio de longo alcance e baixa taxa de dados em aplicações distribuídas.
- Zigbee, Thread e Matter: aparecem em redes de dispositivos conectados, automação predial e ecossistemas IoT, com papéis e arquiteturas diferentes.

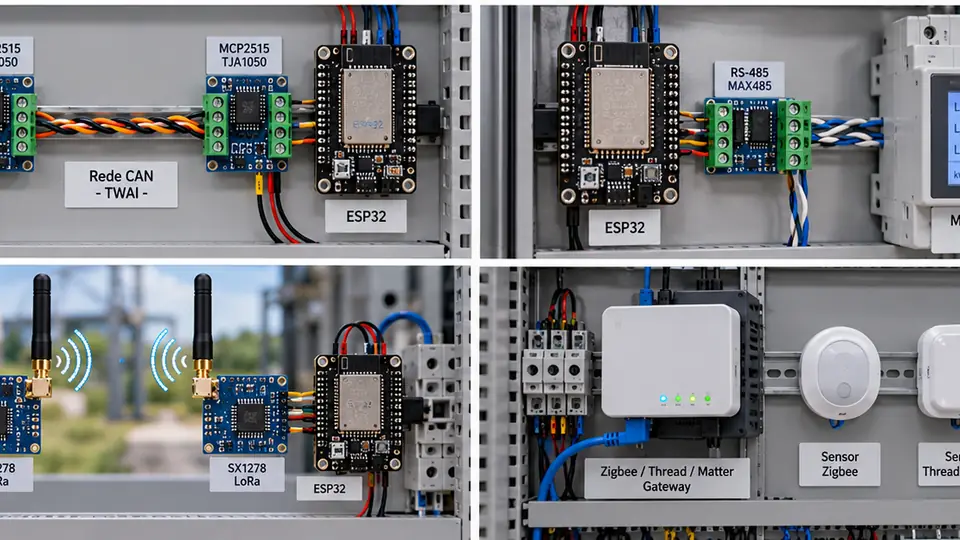

CONTROLADOR + INTERFACE + REDE
Uma comunicação confiável depende da topologia completa.
Alimentação, interface física, cabeamento, endereçamento, terminadores, aterramento e configuração do protocolo precisam conversar entre si. No simulador, esses elementos podem ser estudados no contexto do projeto, sem transformar a página em uma lista extensa de componentes.
Normas, referências e segurança
- IEEE 802.3Família de padrões relacionada a Ethernet.
- ISO 11898Referência internacional para CAN, incluindo aspectos do enlace e da camada física.
- TIA/EIA-485Referência para a interface elétrica diferencial conhecida como RS-485.
- Modbus OrganizationEspecificações oficiais do protocolo Modbus e documentação de referência.
- IEEE 802.15.4Base de camada física e MAC utilizada por tecnologias como Zigbee e Thread.
- IEC 62443Família de normas voltada à cibersegurança de sistemas de automação e controle industrial.
- NR-10 e NR-12Segurança elétrica e segurança em máquinas continuam relevantes quando a rede faz parte de painéis e equipamentos reais.
O simulador é uma ferramenta de estudo. Em instalações reais, siga as especificações dos fabricantes, as normas vigentes e os requisitos de segurança e cibersegurança do ambiente.
NO SIMULADOR
O que você pode estudar nesta área
O foco é reconhecer os blocos da comunicação e entender como cada tecnologia se conecta ao restante da automação.
Diferença entre interface física e protocolo de comunicação
Ethernet com W5500 e LAN8720 em projetos com ESP32
Topologias CAN/TWAI com múltiplos nós
RS-485 e Modbus RTU em medidores e I/O remoto
Noções de endereçamento e identificação dos dispositivos
Comunicação LoRa em enlaces sem fio de maior alcance
Zigbee, Thread e Matter em ecossistemas de dispositivos conectados
Integração entre rede, controle, sensores e cargas da aplicação
EXEMPLOS SELECIONADOS
Algumas redes para abrir e estudar
Selecionamos quatro topologias que representam caminhos diferentes: Ethernet por SPI, Ethernet por RMII, barramento CAN/TWAI e Modbus RTU sobre RS-485.

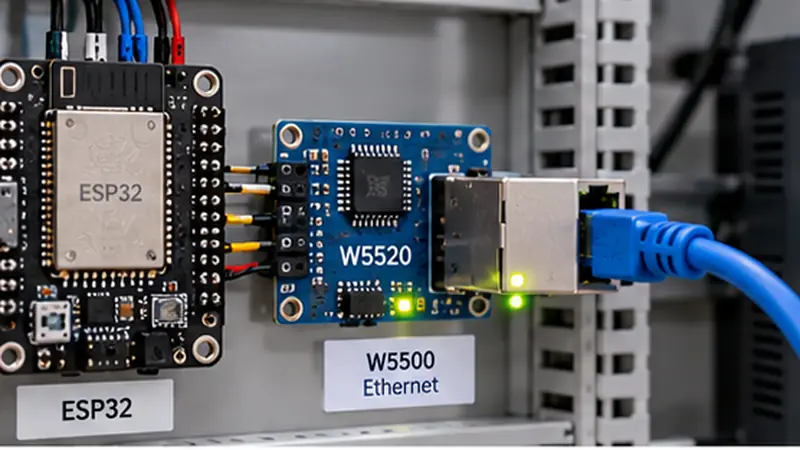

ESP32 Ethernet — W5500 via SPI
Exemplo para estudar a presença de uma interface Ethernet dedicada, a comunicação entre controlador e módulo de rede e a ideia de link e tráfego em uma topologia de automação.
Exemplo disponível: ESP32 Ethernet — W5500 via SPI

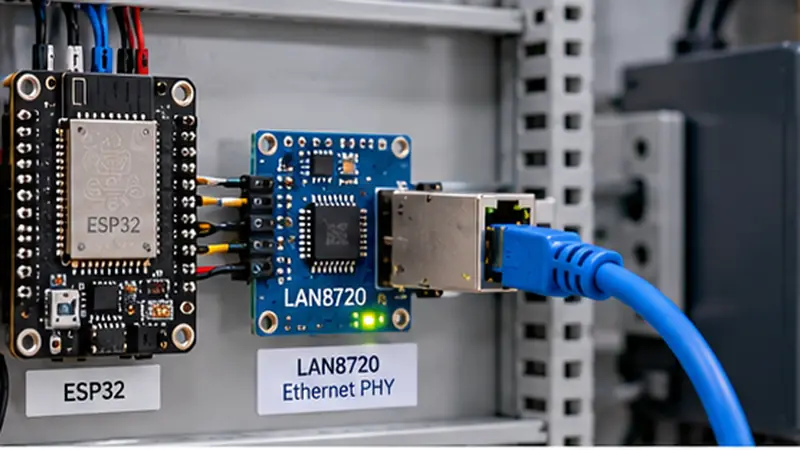

ESP32 Ethernet — LAN8720 via RMII
Projeto para comparar uma solução Ethernet baseada em PHY RMII com outras interfaces de rede e entender a função de cada bloco no caminho da comunicação.
Exemplo disponível: ESP32 Ethernet — LAN8720 via RMII

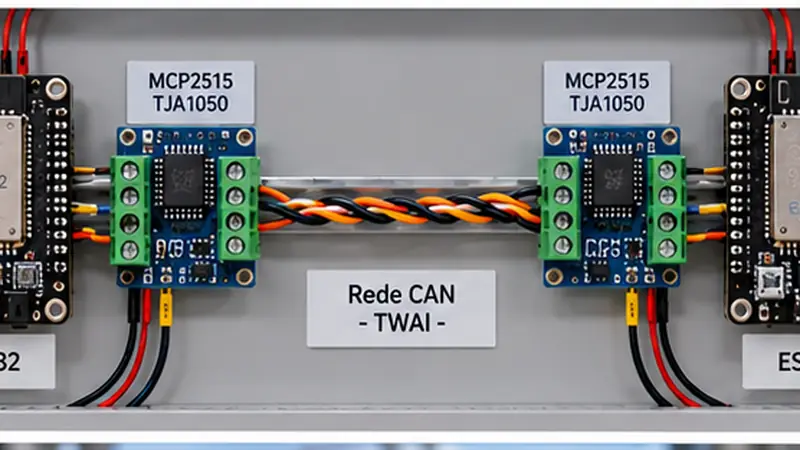

CAN/TWAI — comunicação entre dois ESP32
Topologia com dois controladores e transceivers para visualizar como uma rede CAN/TWAI conecta nós e transporta mensagens entre equipamentos.
Exemplo disponível: CAN/TWAI — Comunicação entre 2 ESP32 + Transceivers

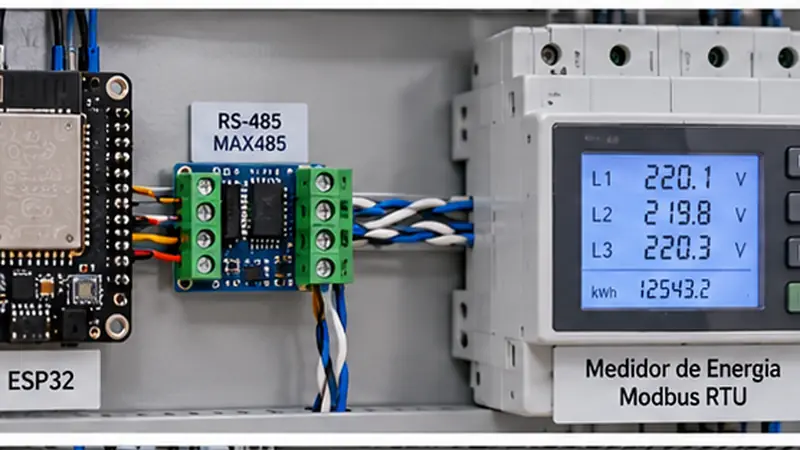

Modbus RTU — medidor de energia + ESP32 via RS-485
Exemplo de comunicação serial industrial entre controlador e medidor, útil para estudar a relação entre RS-485, Modbus RTU e dados de processo.
Exemplo disponível: Modbus RTU — Medidor de Energia + ESP32 via RS485Quer explorar outras tecnologias de comunicação?
Explorar bibliotecaA biblioteca completa continua disponível com LoRa, Zigbee, Thread, Matter, KNX/IP, DALI com Ethernet e outras topologias de rede.
