Placas TechRib para Automação
Mais entradas e saídas reunidas em uma única arquitetura para projetos de automação.

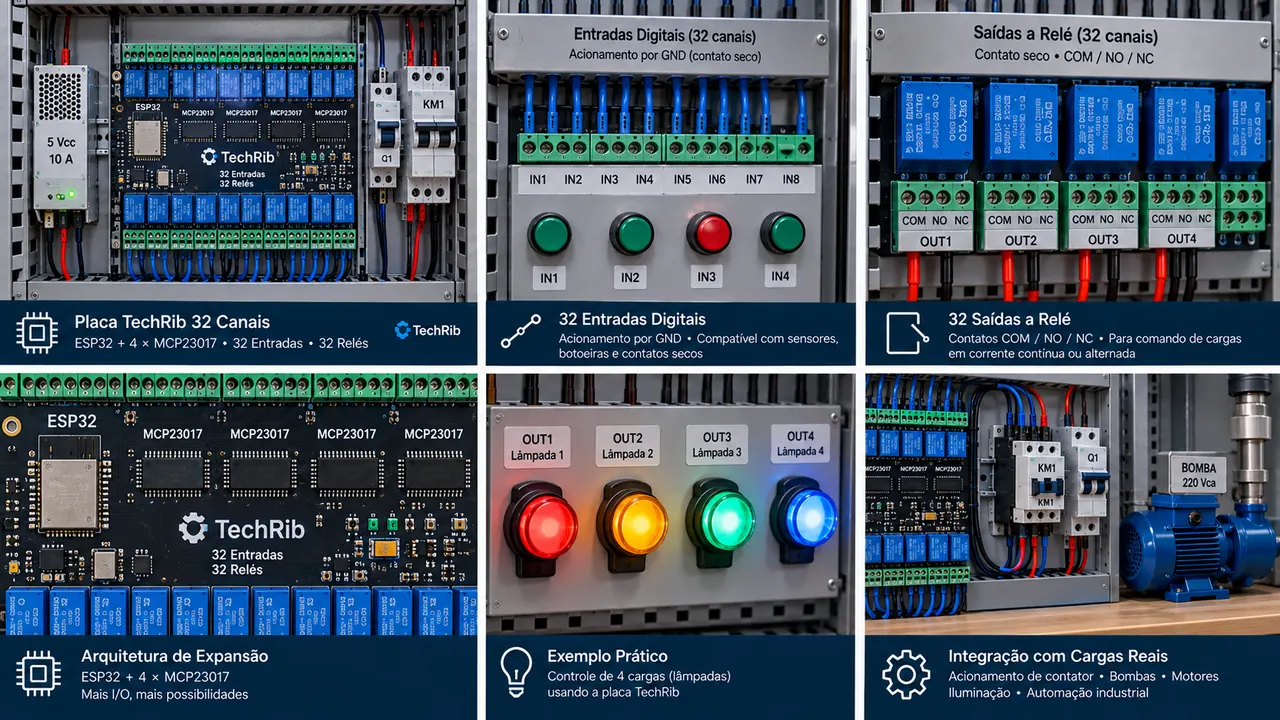

A área de Placas TechRib mostra como uma placa de alta densidade de I/O pode organizar comandos, entradas digitais e saídas a relé em projetos maiores. No simulador, você acompanha o caminho entre botoeiras ou sensores, a lógica baseada em ESP32 e expansores MCP23017, e os contatos que comandam as cargas.
32 entradas • 32 relés • ESP32 • 4× MCP23017 • COM / NO / NC
Como a placa organiza tantos canais?
O exemplo atual da placa TechRib combina um ESP32 com quatro expansores MCP23017. Essa arquitetura permite ampliar a quantidade de entradas e saídas sem depender apenas dos GPIOs disponíveis diretamente no microcontrolador.
As entradas digitais podem representar botoeiras, contatos secos e outros sinais compatíveis com a interface da placa. Do outro lado, as saídas a relé disponibilizam contatos COM, NO e NC, permitindo que a lógica de controle seja separada eletricamente da carga comandada.
No simulador, o objetivo é enxergar essa estrutura como um sistema completo: alimentação lógica, entrada, processamento, expansão, saída a relé e circuito externo aparecem na mesma prancha.
Ter muitos canais não elimina a necessidade de organização: identificação, proteção e separação entre lógica e potência continuam essenciais.
Onde uma placa de múltiplos I/O pode ser útil?
- Painéis com muitas cargas: iluminação, contatores, bombas, válvulas e outros dispositivos podem ser distribuídos por canais identificados.
- Leitura de comandos: botoeiras e contatos secos podem ser reunidos em várias entradas digitais, simplificando a organização do projeto.
- Automação residencial e predial: múltiplas cargas e comandos podem ser centralizados quando a arquitetura do projeto pede um painel concentrado.
- Automação de máquinas: a placa pode servir como base didática para estudar interface entre lógica, relés, contatores e cargas externas.
- Expansão com MCP23017: o uso de expansores ajuda a entender como barramentos e endereçamento aumentam a capacidade de I/O do controlador.
ENTRADAS, RELÉS E CARGA
A placa é a interface; a aplicação continua sendo o sistema inteiro.

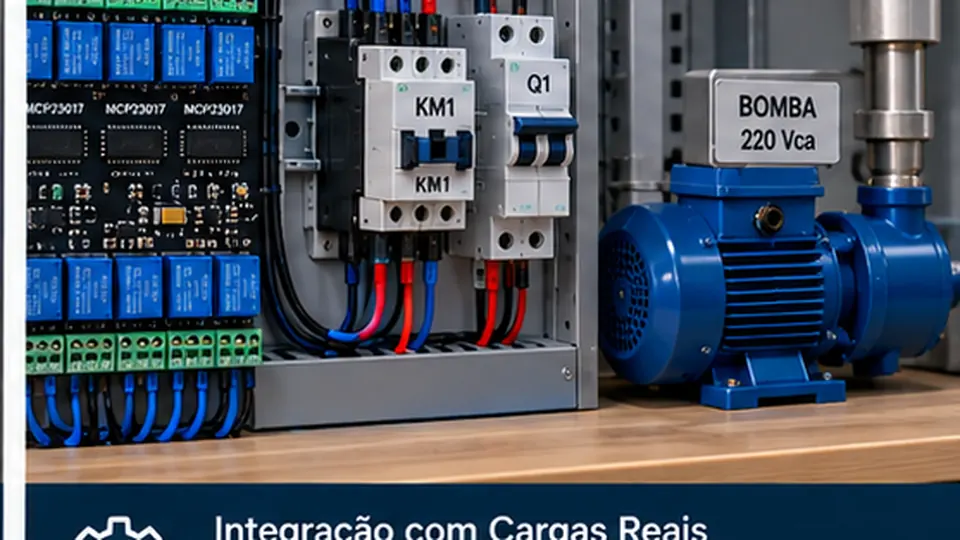

Uma saída a relé pode comandar sinalização, contatores ou outras cargas dentro de seus limites elétricos. Em projetos maiores, a organização dos canais, proteções e interfaces é tão importante quanto a lógica programada no controlador.
Segurança e referências importantes
- NR-10Segurança em instalações e serviços com eletricidade quando a placa é integrada a circuitos energizados.
- NR-12Segurança em máquinas e equipamentos quando as saídas fazem parte de sistemas de máquinas.
- ABNT NBR 5410Referência para instalações elétricas de baixa tensão nos circuitos de alimentação e cargas associados.
- ABNT NBR IEC 60204-1Referência para equipamento elétrico de máquinas em aplicações industriais.
- Especificações da placa e dos componentesRespeite tensão de alimentação, corrente, tipo de entrada e capacidade nominal dos contatos de relé definidos para o hardware utilizado.
O simulador ajuda no estudo da topologia. A instalação real deve ser dimensionada e executada conforme as características da carga, proteções aplicáveis e documentação técnica do equipamento.
NO SIMULADOR
O que você pode estudar com a placa TechRib
A proposta é entender uma arquitetura de muitos canais sem perder a visão do circuito completo.
Organização de múltiplas entradas digitais em um único painel
Expansão de I/O com ESP32 e quatro MCP23017
Comandos por botoeiras e contatos secos
Saídas a relé com contatos COM, NO e NC
Separação entre alimentação lógica e circuito de carga
Acionamento de contatores e cargas através de interfaces adequadas
Identificação de canais e documentação da topologia
Diagnóstico do caminho entre entrada, lógica e saída
EXEMPLO EM DESTAQUE
Abra a demonstração prática da placa TechRib
Comece pela demonstração com quatro canais para acompanhar entradas, lógica, relés e cargas em uma montagem clara e progressiva.

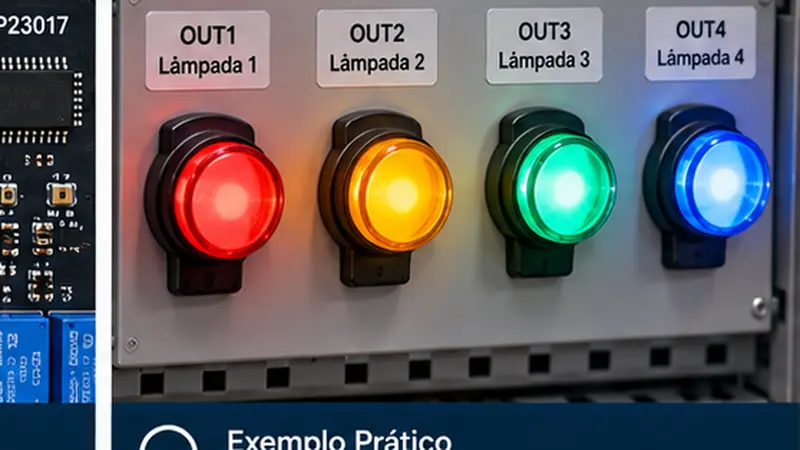

TechRib 32 Relés — Demonstração Prática com 4 Canais
Exemplo real da placa TechRib usando quatro canais para comandar cargas e mostrar a relação entre entradas, lógica, contatos de relé e circuito de potência.
Exemplo disponível: TechRib 32 Relés — Demonstração Prática com 4 CanaisQuer montar sua própria aplicação?
Abrir simuladorAbra o simulador, localize a placa TechRib na biblioteca e use a demonstração de quatro canais como referência para estudar uma topologia maior.
