Instrumentação e Controle
Meça o processo, trate o sinal e use a informação para tomar decisões de controle.

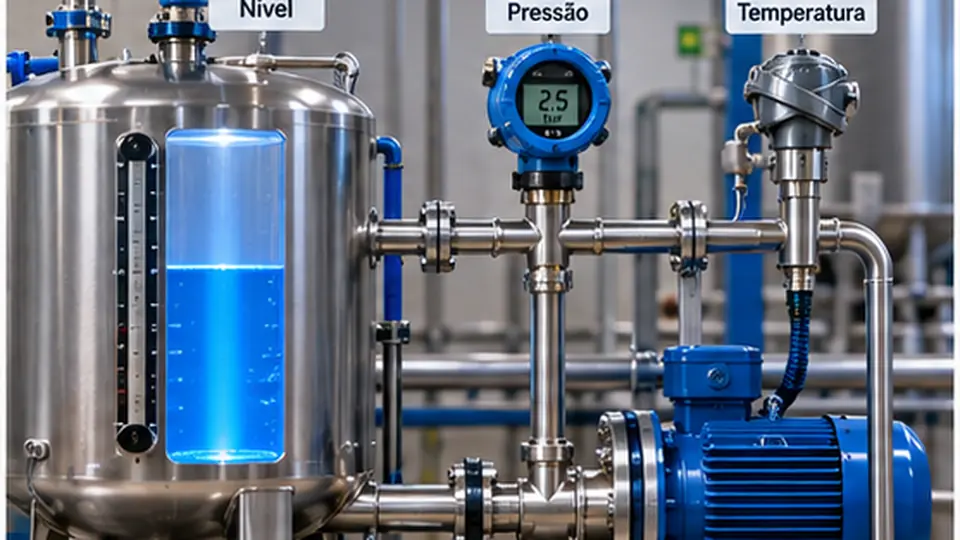

Instrumentação é a ponte entre o processo físico e o sistema de controle. Temperatura, pressão, nível, vazão e outras grandezas precisam ser medidas, convertidas e interpretadas antes que um controlador possa atuar sobre bombas, ventiladores, válvulas, inversores e outras cargas.
∿ 0–10 V • 4–20 mA • ADC • sensores • PID • processo
O que é instrumentação industrial?
Instrumentação reúne os dispositivos e técnicas usados para medir, transmitir e interpretar variáveis de um processo. Sensores e transmissores transformam grandezas físicas em sinais que podem ser lidos por controladores, indicadores, inversores ou sistemas de supervisão.
Em um sistema típico, um sensor mede a variável, uma interface condiciona ou transmite o sinal, o controlador compara o valor medido com a estratégia definida e uma saída atua sobre o processo. Essa cadeia é o que permite automatizar pressão, temperatura, nível, vazão e muitas outras grandezas.
No TechRib, você pode acompanhar essa cadeia visualmente, observando alimentação, terminais, sinais analógicos, conversão para o controlador e a resposta da carga.
Medir corretamente é o primeiro passo para controlar corretamente: escala, referência elétrica e faixa do sinal precisam estar coerentes em toda a cadeia.
0–10 V, 4–20 mA e aquisição analógica
- 0–10 V: sinal analógico de tensão muito usado em automação para referências e medições em distâncias moderadas. É importante observar o comum do sinal, a impedância da entrada e a faixa aceita pelo equipamento.
- 4–20 mA: loop de corrente bastante utilizado em instrumentação industrial por sua robustez em transmissão e pela possibilidade de representar a faixa de medição com uma corrente não nula no ponto mínimo.
- ADC: converte uma tensão analógica em um valor digital. Resolução, referência, ruído e faixa de entrada influenciam diretamente a qualidade da leitura.
- Condicionamento: divisores, conversores, isoladores e módulos dedicados podem ser necessários para adaptar o sinal do campo ao controlador sem ultrapassar seus limites elétricos.
- Escala de engenharia: o valor elétrico precisa ser convertido para a unidade do processo, como °C, bar, %, mm ou litros, conforme a faixa do transmissor.
DA MEDIÇÃO À AÇÃO
Controle de processo começa pela variável medida.
Em uma malha de controle, a variável de processo é comparada com o valor desejado e a saída é ajustada para reduzir o erro. Em aplicações com PID, essa resposta pode comandar velocidade de motores, abertura de válvulas ou outros elementos finais de controle.
Normas, referências e boas práticas
- IEC 60381-1Referência para sinais analógicos de corrente contínua usados em sistemas de medição e controle de processos.
- IEC 60381-2Referência para sinais analógicos de tensão contínua em sistemas de controle de processos.
- ABNT NBR IEC 60204-1Equipamento elétrico de máquinas, relevante quando instrumentação e controle fazem parte de máquinas e painéis industriais.
- NR-10Segurança em instalações e serviços com eletricidade.
- NR-12Segurança no trabalho em máquinas e equipamentos, quando a instrumentação integra sistemas de máquinas.
- Datasheets e manuaisFaixa de medição, alimentação, precisão, tipo de saída, isolamento e limites de entrada devem ser confirmados no fabricante.
Consulte sempre as edições vigentes das normas e as especificações do instrumento antes de aplicar qualquer circuito em campo.
NO SIMULADOR
O que você pode estudar nesta área
A proposta é acompanhar o caminho completo da informação: sensor, sinal, conversão, leitura, lógica de controle e atuação sobre o processo.
Sinais analógicos 0–10 V e sua adaptação para controladores de 3,3 V
Loops 4–20 mA e conversão para entradas analógicas
Leitura com ADC de maior resolução, como o ADS1115
Escalonamento entre valor elétrico e unidade de engenharia
Sensores de temperatura, nível, pressão e outras variáveis de processo
Noções de setpoint, variável de processo e saída de controle
Controle PID aplicado a inversores, compressores e outras cargas
Diagnóstico de sinais, alimentação e referências elétricas
EXEMPLOS SELECIONADOS
Alguns exemplos para abrir e estudar
Selecionamos quatro projetos que mostram aquisição analógica, conversão de sinais e controle de processo em situações diferentes.

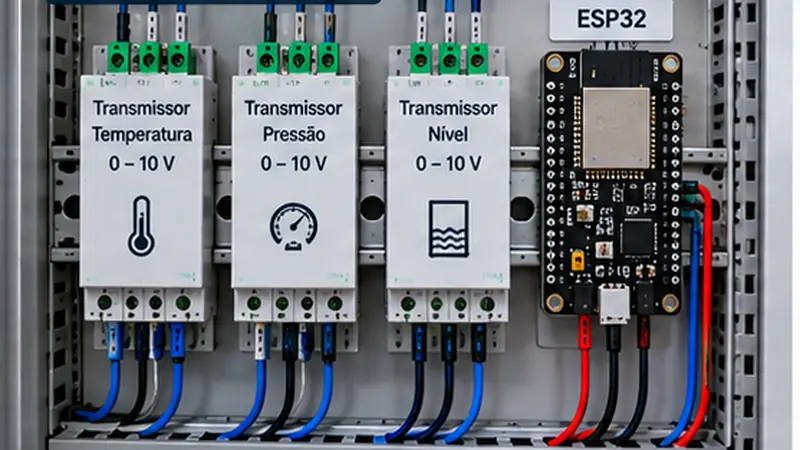

ESP32 — Entrada/Saída 0–10 V
Exemplo de conversão entre o domínio de 3,3 V do controlador e o padrão analógico 0–10 V, útil para estudar entradas e saídas analógicas em automação.
Exemplo disponível: ESP32 — Entrada/Saída 0–10 V • Conversão 3,3 V ↔ 10 V

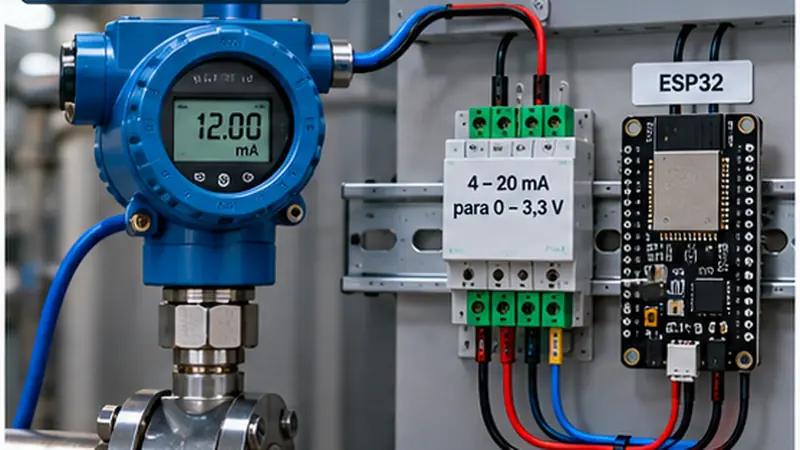

ESP32 — Leitura 4–20 mA
Projeto para acompanhar um sinal de corrente 4–20 mA sendo convertido para uma faixa compatível com a entrada analógica do microcontrolador.
Exemplo disponível: ESP32 — Leitura 4–20 mA • Conversão para 0–3,3 V

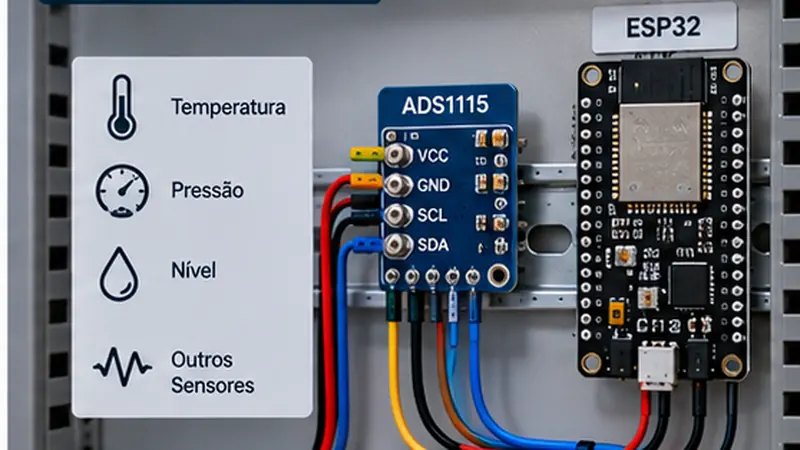

ESP32 — ADC I²C de 16 bits com ADS1115
Exemplo de aquisição analógica com maior resolução usando ADS1115 via I²C, permitindo observar a relação entre tensão medida e valor digital convertido.
Exemplo disponível: ESP32 — ADC I²C de 16 Bits com ADS1115

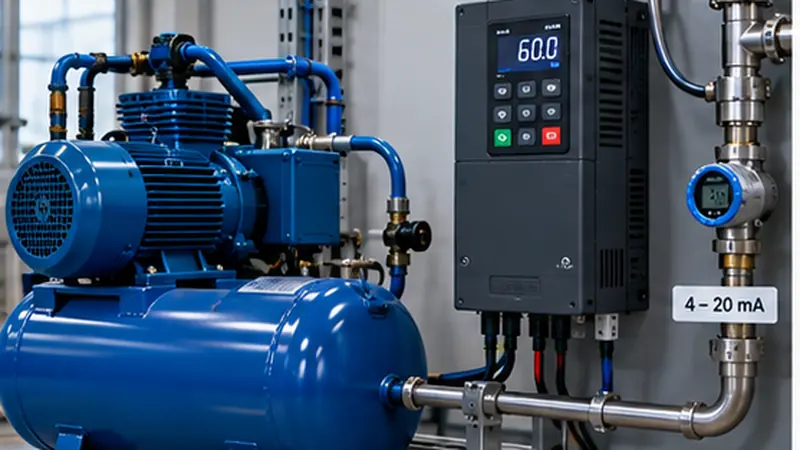

Compressor com PID + sensor 4–20 mA
Aplicação de controle de processo combinando medição por 4–20 mA, setpoint, ação PID e inversor de frequência para atuar sobre um compressor.
Exemplo disponível: Provolt PI550 — Compressor com PID • Sensor 4–20 mAQuer explorar outras medições e controles?
Explorar bibliotecaA biblioteca completa reúne sensores, temperatura, nível, pressão, irrigação, refrigeração, inversores e outras aplicações de instrumentação.
