Motores e Acionamentos
Partida, proteção, controle de velocidade e integração com processos reais.
Entenda como motores elétricos são acionados e protegidos em aplicações com contatores, intertravamentos, inversores de frequência, sistemas de bombeamento, compressores e equipamentos industriais. Depois, abra exemplos do simulador para relacionar comando, potência e comportamento do processo.
⟳ Partida • reversão • inversores • bombas • compressores
O que faz parte de um sistema de acionamento?
Quando falamos em motores e acionamentos, não estamos olhando apenas para o motor isolado. O sistema inclui alimentação, dispositivos de proteção, elementos de comando, estratégia de partida, interação com sensores e a própria carga mecânica acionada.
Em muitas aplicações, o objetivo é simplesmente ligar e desligar um motor de forma segura. Em outras, é necessário inverter o sentido de giro, reduzir corrente de partida, alternar bombas, variar a rotação, controlar pressão, vazão, temperatura ou coordenar o motor com o restante do processo.
No Simulador TechRib, essa leitura fica mais fácil porque comando e potência aparecem de forma visual, permitindo estudar desde um acionamento convencional até exemplos com inversores, bombas e aplicações industriais específicas.
Um bom estudo de acionamentos relaciona proteção elétrica, estratégia de controle e necessidade real da carga, não apenas a ligação do motor.
Quando usar contatores, soft starters e inversores?
- Contatores e relé de sobrecarga: são comuns em partidas diretas, reversões e comandos convencionais quando o motor opera em rotação fixa e a lógica principal está no circuito de comando.
- Soft starters: ajudam a reduzir impactos elétricos e mecânicos na partida, sendo usadas quando se deseja uma aceleração mais suave sem precisar controlar continuamente a velocidade.
- Inversores de frequência: permitem controlar velocidade, rampas, resposta dinâmica e ajustes de processo, muito úteis em bombas, ventiladores, esteiras, elevadores e máquinas.
- Sensores e sinalizações: pressostatos, boias, sensores de nível, temperatura e chaves de fim de curso frequentemente fazem parte do acionamento para que o motor responda às condições reais do sistema.
- Proteção e segurança: disjuntores, proteção contra sobrecarga, parada de emergência e critérios de segurança operacional precisam ser pensados junto com o acionamento.

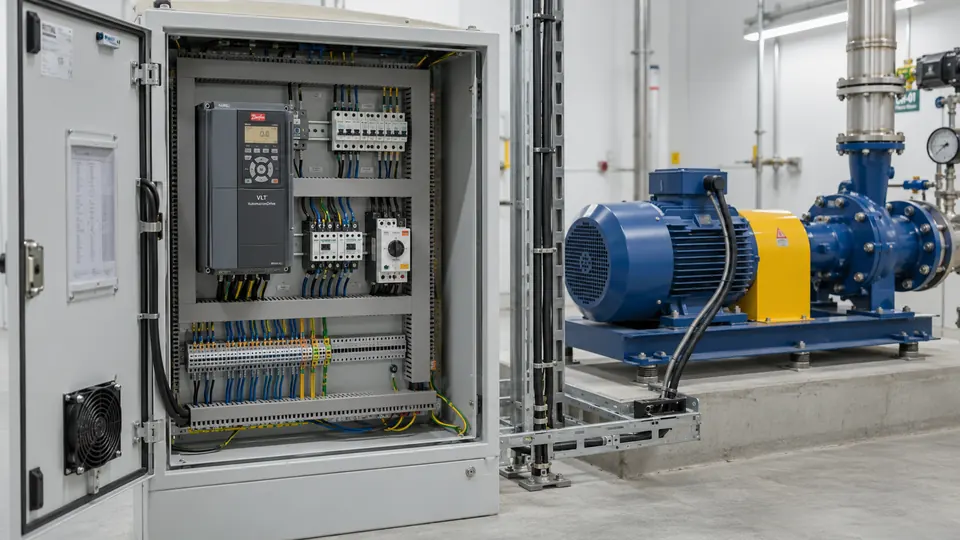

DO PAINEL À CARGA
O painel de acionamento conversa com o processo.
Acionamentos não vivem sozinhos: eles se conectam ao motor, à carga mecânica e às condições do processo. Estudar o conjunto ajuda a entender por que a escolha entre partida direta, reversão, soft starter ou inversor depende tanto do equipamento quanto da aplicação.
Normas e referências importantes
- ABNT NBR 5410Instalações elétricas de baixa tensão no contexto dos circuitos e da alimentação.
- ABNT NBR IEC 60947-4-1Contatores e partidas de motores de baixa tensão.
- ABNT NBR IEC 60204-1Segurança de máquinas — equipamento elétrico das máquinas.
- ABNT NBR IEC 60034Máquinas elétricas girantes, referência importante para motores elétricos.
- NR-10Segurança em instalações e serviços com eletricidade.
- NR-12Segurança no trabalho em máquinas e equipamentos.
- Manuais do fabricanteInversores, soft starters, motores e proteções devem ser estudados também a partir dos manuais e diagramas do equipamento.
Consulte sempre a edição vigente das normas e as exigências específicas da aplicação.
NO SIMULADOR
O que você pode estudar nesta categoria
A proposta é enxergar o acionamento como um sistema completo, relacionando motor, carga, proteção, comando e resposta operacional.
Partida direta, reversão e intertravamentos
Estratégias com inversor de frequência por bornes
Multivelocidade e ajuste operacional do processo
Revezamento e alternância de bombas
Acionamento de compressores e ventilação
Integração entre sensores, comando e potência
Proteção elétrica e segurança operacional
Relação entre o painel de acionamento e a carga mecânica
EXEMPLOS SELECIONADOS
Alguns exemplos para abrir e estudar
Em vez de uma grade extensa de cards, selecionamos montagens que representam situações frequentes de acionamento: reversão, controle por inversor, alternância de bombas e refrigeração com compressor.

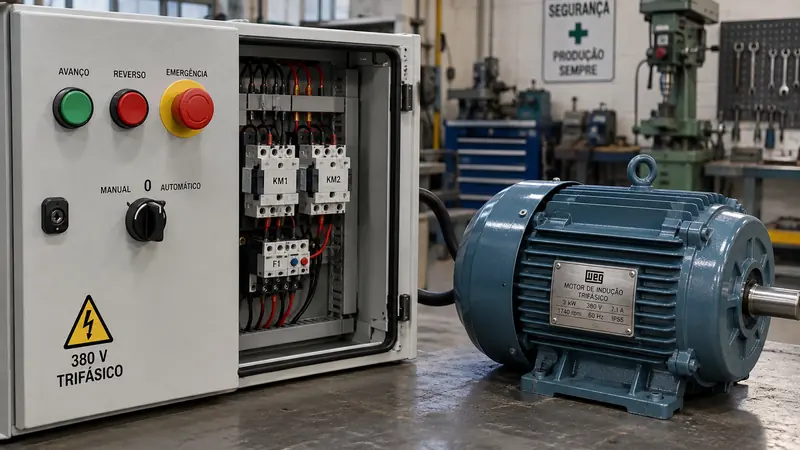

Reversão de motor com intertravamento
Controle do sentido de giro com intertravamento, aplicação comum em máquinas, esteiras, transportadores e sistemas que precisam de avanço e retorno com segurança.
Exemplo disponível: Arduino UNO — Reversão de Motor com Intertravamento

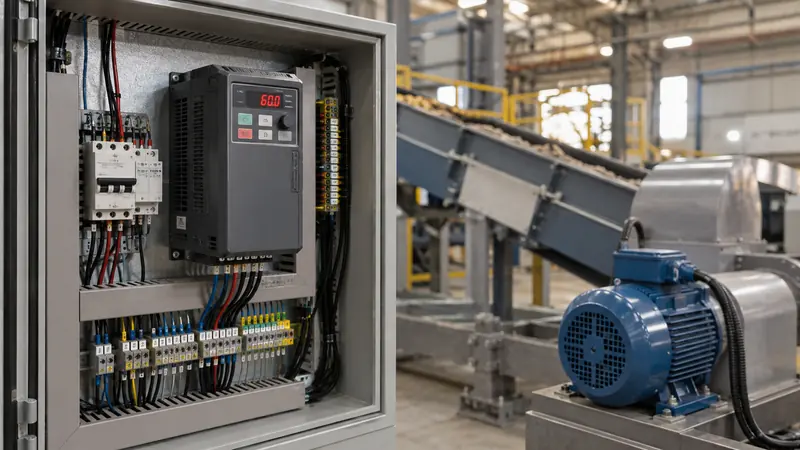

Inversor por bornes com multivelocidade
Exemplo de acionamento com inversor de frequência, útil para estudar referência por bornes, multivelocidade, partida suave e ajuste operacional de processos.
Exemplo disponível: Delta MS300 — Controle por Bornes + Multivelocidade

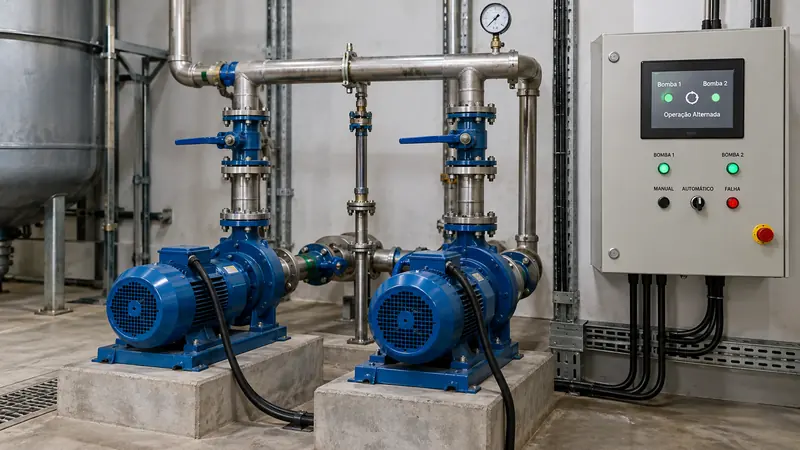

Alternância automática de duas bombas
Aplicação típica de bombeamento com alternância entre bombas, útil para estudar revezamento, reserva operacional e integração entre comando e potência.
Exemplo disponível: ESP32 — Alternância Automática de 2 BombasQuer explorar outros acionamentos?
Explorar bibliotecaA biblioteca completa continua disponível para buscar montagens de elétrica, automação, bombas, microcontroladores e acionamentos especiais.
