AUTOMAÇÃO PREDIAL • KNX + DALI

KNX e DALI

Barramentos diferentes, papéis complementares dentro da automação predial.

KNX organiza a automação de ambientes, entradas, atuadores, persianas, climatização e outras funções prediais. DALI é especializado em controle digital de iluminação. No TechRib você pode estudar os dois ecossistemas separadamente e também compreender onde uma integração KNX ↔ DALI faz sentido.

KNX TP • KNX/IP • grupos • DALI-2 • sensores • drivers • DT6 • DT8

KNXEntradas, telegramas, endereços de grupo, atuadores e integração IP.

DALI / DALI-2Drivers, sensores, controladores, relés e iluminação endereçável.

IntegraçãoEntenda como gateways relacionam automação predial e controle de iluminação.

▶ Abrir simulador Ver exemplos ↓

Painel predial com dispositivos KNX e DALI integrados a iluminação e automação — Entradas, barramentos, atuadores, sensores e iluminação reunidos em uma mesma visão de automação predial.

Qual é a diferença entre KNX e DALI?

KNX é um sistema de automação para edifícios. Em uma instalação KNX, botoeiras, sensores, atuadores e interfaces trocam informações pelo barramento e podem ser organizados por endereços individuais e endereços de grupo. Isso permite distribuir funções de iluminação, persianas, climatização, medição e outras rotinas pelo prédio.

DALI é voltado ao controle digital de iluminação. Drivers, relés, sensores e controladores DALI podem compartilhar a linha de comunicação e responder a comandos de liga/desliga, dimerização, cor, temperatura de cor e outros recursos conforme o tipo de dispositivo.

Quando um projeto usa os dois, um gateway KNX/DALI pode fazer a ponte entre comandos do sistema predial e grupos ou dispositivos de iluminação. O simulador ajuda a visualizar essa separação de responsabilidades antes de entrar em parametrização e comissionamento reais.

KNX não substitui DALI e DALI não substitui KNX: a arquitetura correta depende das funções que cada sistema precisa cumprir no edifício.

Conceitos importantes para estudar

Fonte e barramento KNX: os dispositivos KNX dependem de uma alimentação de barramento adequada e de uma topologia coerente.
Endereços de grupo: são fundamentais para relacionar sensores, botoeiras, atuadores e funções no projeto KNX.

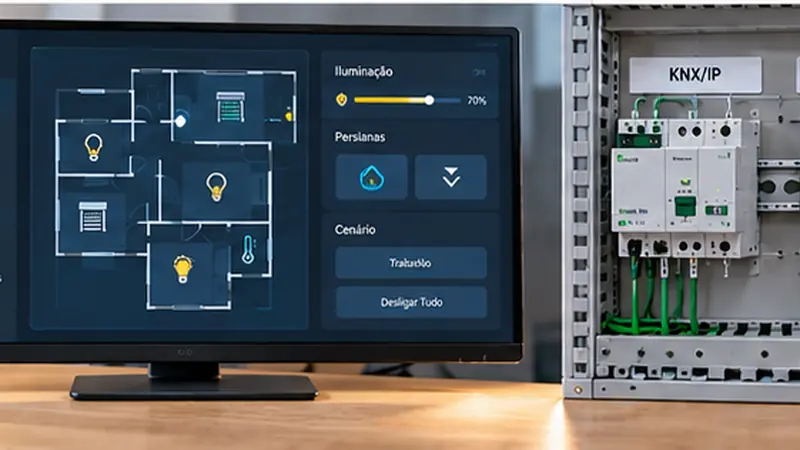

KNX/IP: interfaces e routers permitem ligar a instalação KNX à rede IP e a plataformas de supervisão ou automação compatíveis.
Linha DALI: drivers, sensores e controladores compartilham a comunicação do sistema de iluminação e são configurados conforme a arquitetura do projeto.

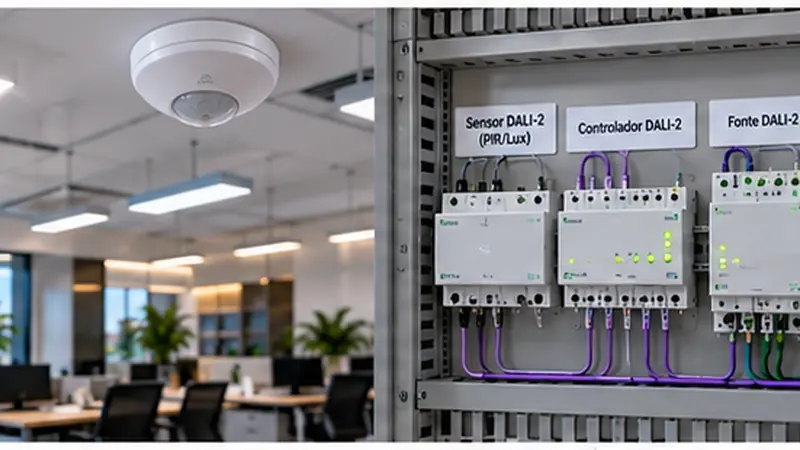

DALI-2: amplia o ecossistema com certificação e interoperabilidade para control gear e control devices, incluindo sensores e controladores.
DT6 e DT8: diferentes tipos de dispositivo permitem estudar desde dimerização de uma saída até controle de cor e temperatura de cor.

KNX ↔ DALI

Integração predial sem misturar as funções de cada barramento.

Em um projeto integrado, KNX pode concentrar comandos, cenas e automação do ambiente enquanto DALI executa o controle digital da iluminação. O gateway faz a tradução entre os dois domínios e exige um mapeamento coerente entre grupos, canais e funções.

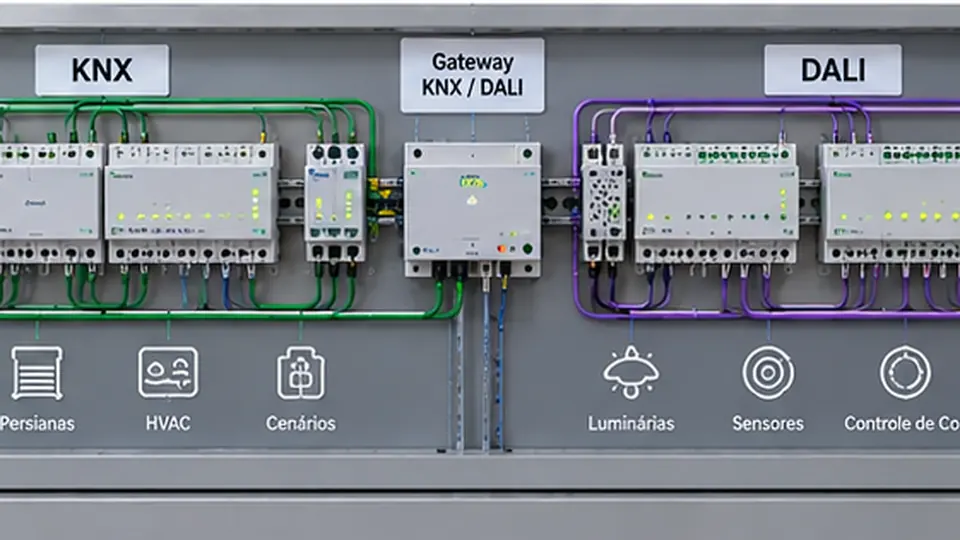

Painel com KNX, gateway KNX DALI e dispositivos DALI organizados em uma instalação predial

Normas, padrões e referências

KNX StandardKNX é padronizado internacionalmente pela família ISO/IEC 14543-3 e, no contexto europeu, por EN 50090 e referências associadas.
IEC 62386Família de normas internacionais que especifica DALI; DALI-2 é o programa de certificação baseado na versão atual do protocolo.
ABNT NBR 5410Referência para a instalação elétrica de baixa tensão que alimenta quadros, atuadores e cargas do sistema.
NR-10Segurança em instalações e serviços com eletricidade durante montagem, manutenção e intervenção em instalações reais.
Documentação de fabricante e ETSParâmetros, objetos de comunicação, limites de alimentação e procedimentos de comissionamento devem seguir a documentação real de cada equipamento.

Consulte sempre a edição vigente das normas, as especificações oficiais e a documentação do fabricante antes de projetar ou intervir em uma instalação real.
