Arduino UNO e Mega

Entradas, saídas, sensores, relés e cargas no mesmo projeto.

Use Arduino como controlador dentro de montagens que combinam eletrônica, automação e circuitos elétricos. No TechRib você pode visualizar GPIOs, sensores, drivers, módulos de relé, expansores, contatores, motores e outras cargas trabalhando em conjunto.

Arduino UNO • Mega 2560 • GPIO • I²C • sensores • relés

Do pino à cargaEntenda onde termina o sinal do Arduino e começa a interface de potência.

Expanda entradas e saídasEstude MCP23017, drivers e módulos de relé em projetos maiores.

Gere códigoUse topologias compatíveis como base para a geração de código Arduino.

▶ Abrir simulador Ver exemplos ↓

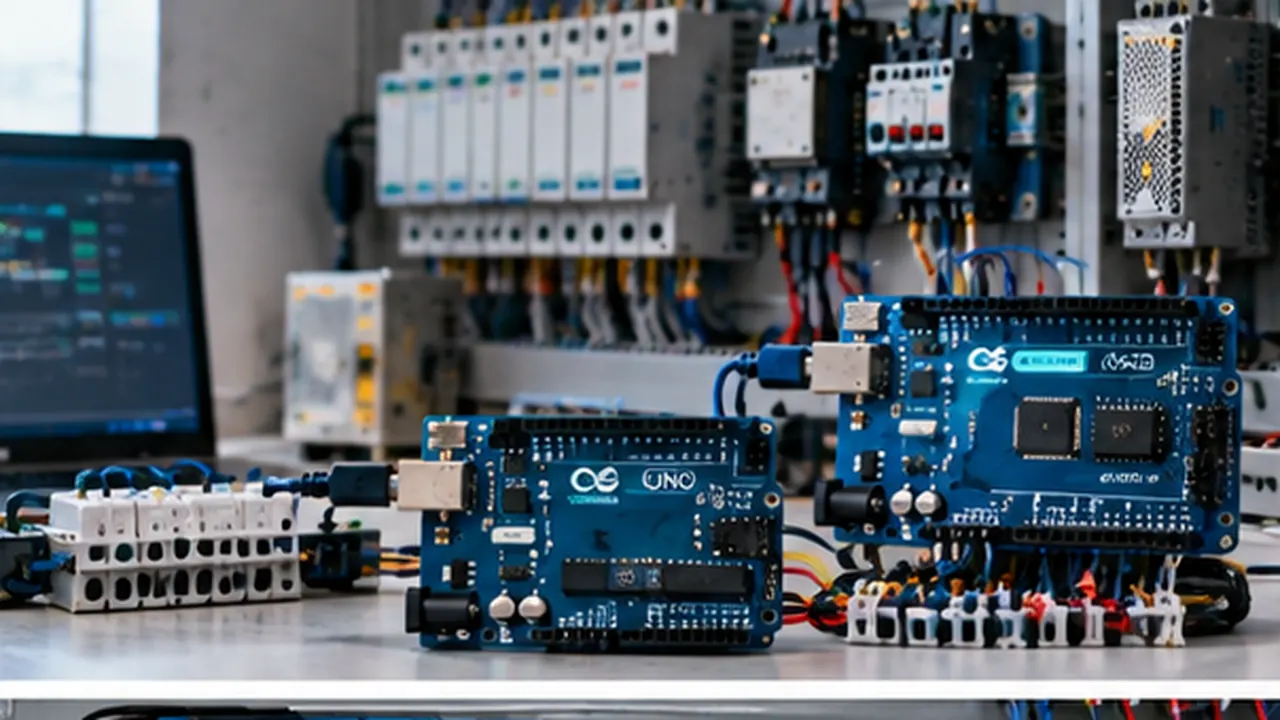

Bancada de automação com Arduino UNO, Mega e dispositivos de interface — Arduino pode ser estudado junto de sensores, interfaces e cargas reais de automação.

Onde o Arduino entra em um sistema de automação?

O Arduino é responsável pela lógica: lê entradas, interpreta sensores, executa o programa e comanda saídas. Mas seus pinos não devem alimentar diretamente cargas de potência como motores, contatores, lâmpadas de rede ou grandes solenóides.

Entre o microcontrolador e a carga entram interfaces adequadas, como transistores, drivers, optoacopladores, módulos de relé e contatores. Essa separação permite enxergar de forma clara a diferença entre lógica de baixa tensão e o circuito elétrico que realmente alimenta a carga.

No TechRib, o objetivo é justamente mostrar essa cadeia completa na prancha: entrada → Arduino → interface → comando → potência → carga.

Arduino é o controlador da lógica; a interface correta é quem adapta o sinal para o equipamento que será acionado.

UNO, Mega e expansão de I/O

Arduino UNO: indicado para projetos didáticos e aplicações com quantidade moderada de entradas e saídas.
Arduino Mega 2560: oferece muito mais GPIOs e facilita projetos maiores com diversos sensores, botões, relés e sinalizações.
Entradas digitais: botoeiras, chaves e sensores discretos podem ser lidos pelos pinos configurados corretamente.
Entradas analógicas: permitem acompanhar grandezas representadas por sinais compatíveis com a faixa elétrica da placa.

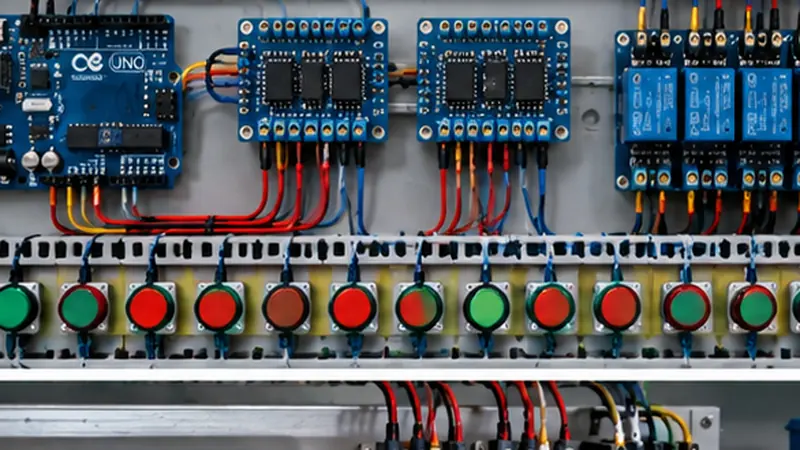

Expansores I²C: componentes como MCP23017 ampliam a quantidade de entradas e saídas sem consumir um pino para cada ponto.
Drivers e relés: fazem a interface entre o microcontrolador e cargas que exigem corrente, tensão ou isolamento diferentes.

LÓGICA + INTERFACE

O Arduino não precisa ficar limitado à bancada.

Com interfaces adequadas, o mesmo controlador pode participar de sistemas com sinalização, ventilação, motores, bombas e outras cargas. O importante é respeitar os limites elétricos da placa e separar corretamente eletrônica, comando e potência.

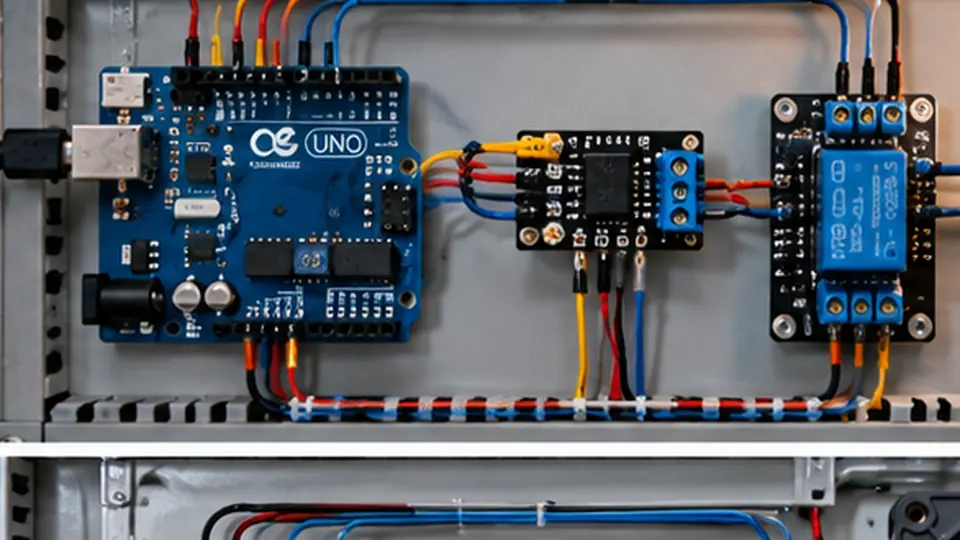

Arduino conectado a módulos de interface e relés em painel de automação

Boas práticas, segurança e referências

Datasheets do Arduino e componentesConfira tensão de operação, corrente por pino, alimentação e características elétricas dos dispositivos utilizados.
ABNT NBR 5410Referência para instalações elétricas de baixa tensão quando o projeto interage com circuitos elétricos da instalação.
ABNT NBR IEC 60204-1Referência importante para equipamento elétrico de máquinas quando o controlador participa de uma máquina.
NR-10Segurança em instalações e serviços com eletricidade.
NR-12Segurança no trabalho em máquinas e equipamentos, quando a aplicação integra partes de máquinas.
Separação entre lógica e potênciaUse interfaces, proteção, isolamento e fontes adequadas em vez de levar cargas de potência diretamente aos GPIOs.

O simulador é um ambiente de estudo. Montagens reais devem respeitar os manuais dos fabricantes, as normas vigentes e as condições específicas da instalação.
