DA TOPOLOGIA À CONFIGURAÇÃOMapeie funçõesRelacione entradas, atuadores, persianas, sensores e iluminação a funções do prédio. Nomeie canaisUse nomes claros para sala, iluminação, persiana, sensor, cenário e outras funções. Gere uma baseConverta a topologia compatível em arquivos e tabelas para continuar a integração.
Geração e Integração KNX ↔ DALI
Organize canais, grupos e entidades a partir da topologia real do projeto.

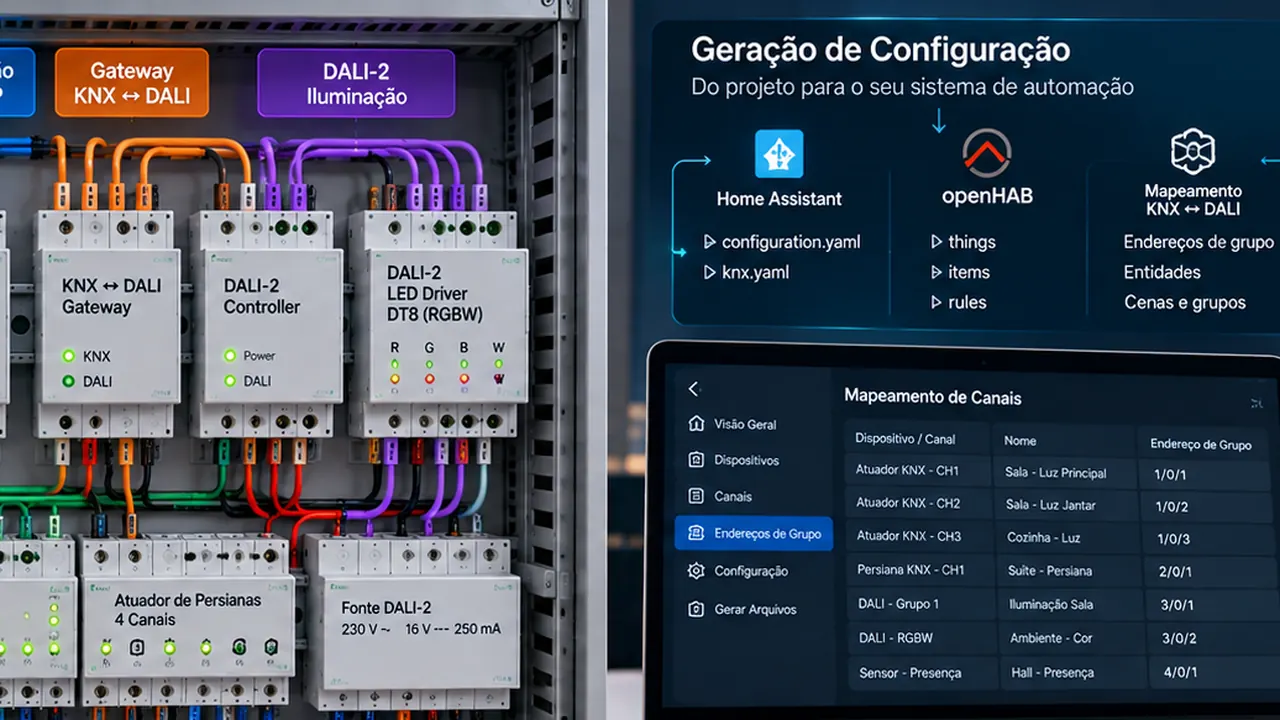

Em projetos compatíveis, o TechRib usa os dispositivos e ligações presentes na prancha para ajudar a estruturar nomes de canais, endereços de grupo KNX, funções DALI e bases de configuração para plataformas de automação. O objetivo não é gerar firmware para KNX ou DALI, mas transformar a topologia em documentação e configuração coerentes com o sistema predial.
KNX TP • KNX/IP • DALI-2 • grupos • canais • Home Assistant • openHAB
Como a geração parte da topologia?
O primeiro passo é o projeto possuir os elementos necessários. Em KNX, isso pode incluir fonte de barramento, entradas, atuadores e uma interface KNX/IP. Em uma integração com DALI, entram também o gateway ou controlador, a linha DALI, sensores e drivers de iluminação.
A partir dessa estrutura, os canais recebem nomes funcionais e são relacionados a endereços de grupo ou funções do sistema. Assim, em vez de trabalhar apenas com “canal 1” ou “canal 2”, o projeto pode representar funções como “Sala — Luz principal”, “Suíte — Persiana” ou “Hall — Presença”.
Quando a topologia é compatível com o gerador, essas informações podem ser transformadas em arquivos-base e mapas técnicos para continuar a configuração em plataformas suportadas.
A geração ajuda a organizar o projeto, mas não substitui o comissionamento real dos dispositivos KNX/DALI nem a validação feita nas ferramentas e equipamentos do fabricante.
Do canal ao endereço de grupo
- Entrada: uma botoeira, sensor ou entrada binária representa a origem de um comando ou estado.
- Função: cada canal recebe um nome que descreve o que ele realmente faz no ambiente.
- Endereço de grupo KNX: liga a função lógica aos participantes que publicam ou recebem o telegrama correspondente.
- Função DALI: drivers, grupos, sensores e cenas podem ser associados ao mapeamento do gateway quando a topologia utiliza KNX ↔ DALI.
- Entidade: a integração superior usa nomes e endereços coerentes para construir entidades de iluminação, persiana, sensor ou outras funções.
FLUXO DE GERAÇÃO
Projeto → mapeamento → arquivos → integração.

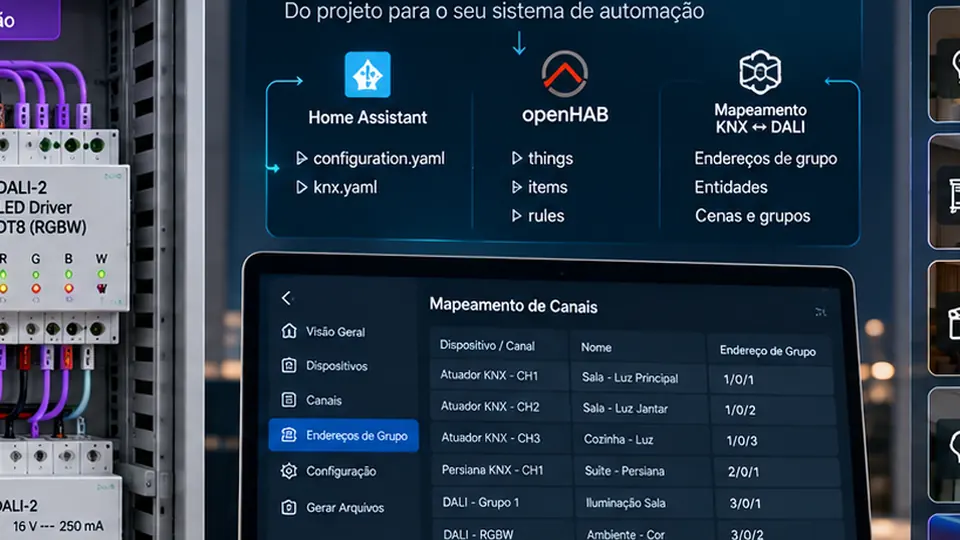

O TechRib pode aproveitar a topologia e os nomes definidos no projeto para montar uma base organizada. Em integrações compatíveis com Home Assistant, isso pode incluir arquivos como configuration.yaml e knx.yaml; para outros alvos, a estrutura gerada depende dos recursos disponíveis e da topologia utilizada.
Normas, documentação e validação
- ISO/IEC 14543-3 e EN 50090Referências do ecossistema KNX e da automação residencial e predial.
- IEC 62386Família normativa que define DALI e DALI-2 para controle digital de iluminação.
- ABNT NBR 5410Referência para a parte elétrica de baixa tensão associada aos equipamentos e circuitos do projeto.
- NR-10Segurança em instalações e serviços com eletricidade durante montagem, testes e manutenção.
- ETS e ferramentas do fabricanteEndereçamento, parametrização e comissionamento reais continuam dependendo das ferramentas e dos dispositivos utilizados na instalação.
Use a saída gerada como base técnica e revise nomes, grupos, endereços e parâmetros antes de aplicar qualquer configuração em uma instalação real.
O QUE O GERADOR ORGANIZA
Da prancha para uma estrutura utilizável.
A proposta é reduzir retrabalho e manter o nome das funções consistente entre o desenho, a configuração e a integração.
Nomes funcionais de canais KNX
Endereços de grupo e relação entre entradas e atuadores
Entidades de iluminação, persianas, sensores e cenas
Mapeamento de gateways KNX ↔ DALI
Organização de grupos e funções DALI
Base de configuração para Home Assistant quando compatível
Estrutura de integração KNX para openHAB quando disponível
Documentação para revisão antes do comissionamento real
EXEMPLO DE ORGANIZAÇÃO
Uma nomenclatura consistente evita confusão.
O formato abaixo é apenas ilustrativo: cada projeto deve seguir sua própria convenção e o esquema definido pelo responsável técnico.
| Canal | Função | Grupo KNX | Integração |
|---|---|---|---|
| Atuador KNX · CH1 | Sala — Luz principal | 1/0/1 | light.sala_principal |
| Atuador KNX · CH2 | Jantar — Luz | 1/0/2 | light.jantar |
| Persiana · CH1 | Suíte — Persiana | 2/0/1 | cover.persiana_suite |
| Gateway DALI · Grupo 1 | Iluminação DALI — Sala | 3/0/1 | light.dali_sala |
TOPOLOGIAS PARA ESTUDAR
Exemplos que ajudam a entender o mapeamento.
Estes projetos existem na biblioteca e mostram partes importantes do caminho entre KNX, KNX/IP, DALI e a integração superior.

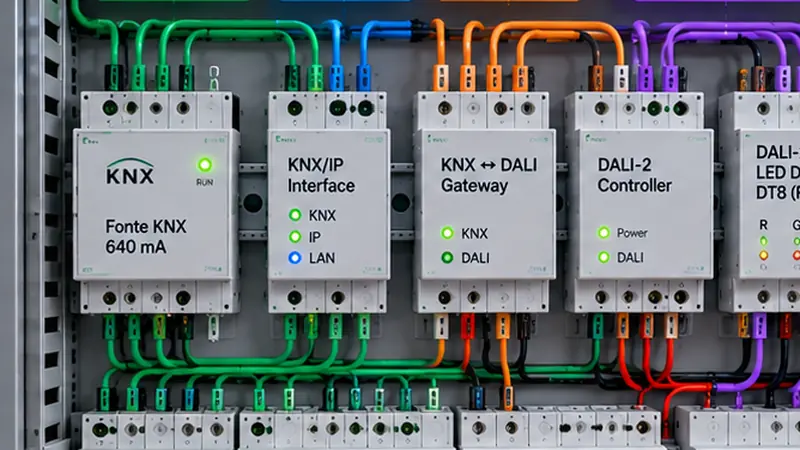

KNX — 4 Botoeiras + Atuador 4 Canais
Topologia didática para relacionar entradas, canais de atuador e endereços de grupo antes de gerar a configuração do sistema.
Exemplo disponível: KNX — 4 Botoeiras + Atuador 4 Canais

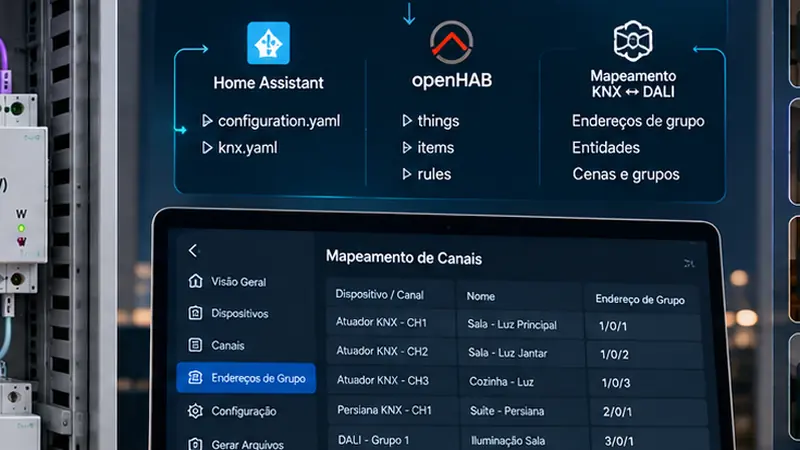

KNX/IP — Integração com Home Assistant
Exemplo para estudar a passagem do barramento KNX para IP e a organização necessária para integrar entidades e funções ao Home Assistant.
Exemplo disponível: KNX/IP — Integrando KNX ao Home Assistant

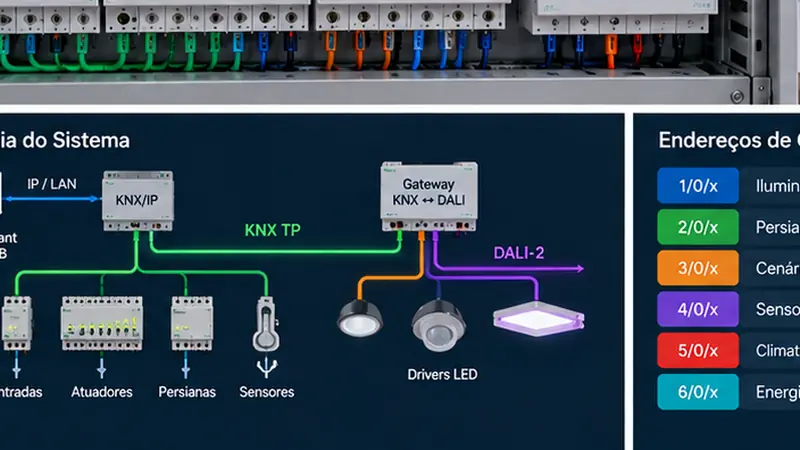

DALI-2 — Application Controller + Ethernet
Mostra uma linha DALI-2 com controlador de aplicação e Ethernet, base útil para estudar endereçamento, grupos e integração com sistemas superiores.
Exemplo disponível: DALI-2 — Controlador de Aplicação • 1 Linha + Ethernet
DALI-2 DT8 — RGBW + Dimming
Exemplo de iluminação endereçável com cor e dimerização, útil para visualizar como funções DALI podem ser mapeadas em cenas, grupos e integrações prediais.
Exemplo disponível: DALI-2 DT8 — Controle RGBW • Cor + DimmingMonte a topologia antes de gerar
Abrir simuladorQuanto mais claro estiver o projeto — canais, funções e dispositivos — mais útil será a base de configuração produzida a partir dele.
