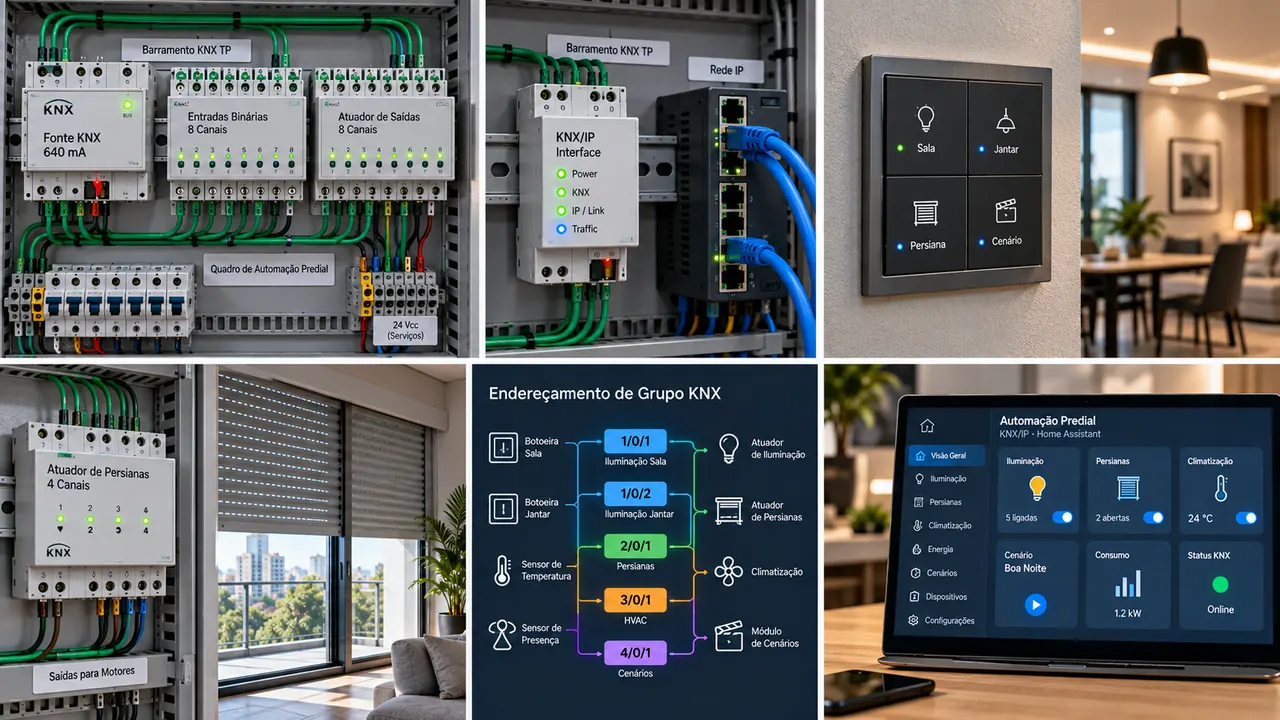

Como o KNX organiza a automação de um edifício?

Em KNX, os dispositivos compartilham um barramento de comunicação. Uma botoeira ou entrada pode enviar um telegrama, enquanto um atuador interpreta esse telegrama e executa a função configurada: iluminação, persiana, cena, climatização ou outro serviço.

O endereço individual identifica o dispositivo na instalação. Já os endereços de grupo representam as funções e permitem relacionar várias entradas e saídas sem depender de uma ligação elétrica ponto a ponto entre cada comando e cada carga.

Quando KNX/IP entra no projeto, a rede Ethernet pode ser usada para acesso, supervisão e integração com sistemas compatíveis. Isso não substitui o barramento TP; é uma camada adicional de comunicação e integração.

No TechRib, o objetivo é visualizar a relação entre dispositivo, canal, grupo e função do ambiente dentro da mesma prancha.

Elementos que aparecem em um projeto KNX

Fonte de barramento: alimenta a linha KNX TP e sustenta a comunicação dos dispositivos conectados.
Interfaces e entradas binárias: recebem botoeiras, contatos secos ou sinais elétricos e os transformam em telegramas KNX.
Atuadores: comandam iluminação, cargas, persianas e outros equipamentos a partir dos grupos configurados.
Endereços de grupo: conectam logicamente comandos, sensores e saídas, permitindo funções distribuídas.
KNX/IP: permite integrar a instalação ao backbone Ethernet e a ferramentas ou plataformas compatíveis.

DO GRUPO À FUNÇÃO

Um endereço de grupo representa uma função do prédio.

Iluminação de uma sala, persianas, climatização ou cenas podem ser organizadas por grupos. O simulador ajuda a visualizar qual entrada publica o comando e qual atuador responde a ele, reduzindo a distância entre o conceito e a topologia do projeto.

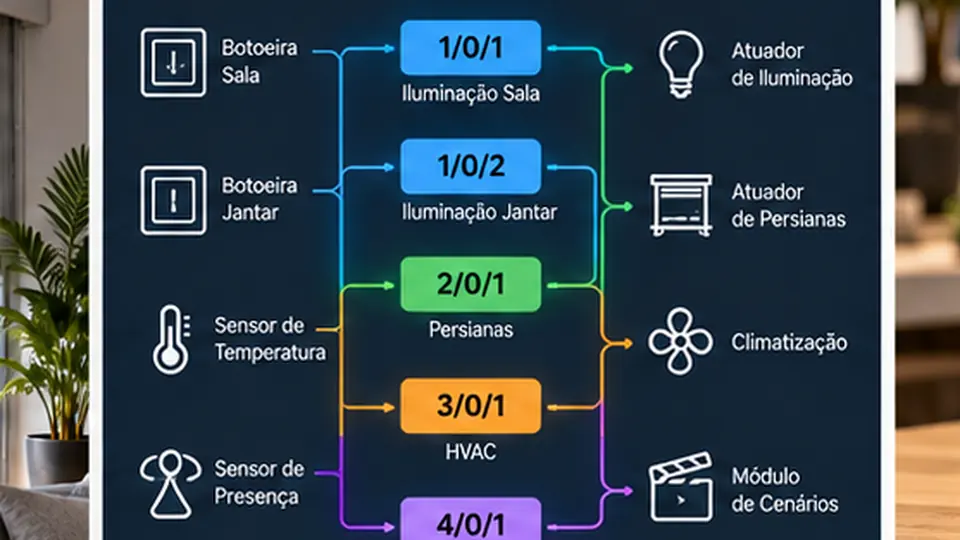

Diagrama visual de endereços de grupo KNX ligando comandos a iluminação, persianas e climatização

Normas, referências e boas práticas

ISO/IEC 14543-3Família internacional relacionada à tecnologia KNX para automação residencial e predial.
EN 50090Referência europeia para sistemas eletrônicos de automação residencial e predial, incluindo KNX.
ABNT NBR 5410Referência para a instalação elétrica de baixa tensão que alimenta cargas e quadros associados ao sistema.
NR-10Segurança em instalações e serviços com eletricidade durante montagem, testes e manutenção.
Documentação KNX e do fabricanteParâmetros, limites, telegramas, topologia e requisitos dos dispositivos devem seguir a documentação oficial.

O simulador é uma ferramenta de estudo e documentação visual. Comissionamento e instalações reais devem seguir as normas vigentes, o projeto e as especificações dos fabricantes.
