DALI é uma tecnologia dedicada ao controle digital de iluminação. Em vez de depender apenas de comandos convencionais, uma linha DALI permite relacionar controladores, drivers, dispositivos de entrada e sensores dentro de uma arquitetura endereçável. No TechRib, você pode visualizar essa estrutura e acompanhar como cada dispositivo participa da lógica de iluminação.
DALI • DALI-2 • DT6 • DT7 • DT8 • sensores • drivers • cenas
Como funciona uma linha DALI?
Em uma instalação DALI, os dispositivos de iluminação e controle compartilham um barramento digital de dois fios. A linha pode conter equipamentos de controle, dispositivos de entrada e controladores de aplicação, dependendo da arquitetura escolhida.
DALI-2 amplia a interoperabilidade e a certificação do ecossistema, incluindo equipamentos de controle e dispositivos de entrada definidos pela família IEC 62386. Na prática, isso permite combinar sensores, interfaces de botoeira, controladores e drivers em sistemas de iluminação mais completos.
Os comandos podem atuar sobre dispositivos individuais, grupos ou níveis definidos no projeto. Assim, iluminação de salas, corredores, escritórios e áreas técnicas pode responder a presença, luminosidade, horários e cenas configuradas.
No TechRib, o objetivo é enxergar a linha DALI como um sistema completo: alimentação do barramento, comandos, sensores e cargas de iluminação na mesma prancha.
DT6, DT7 e DT8: o que muda na aplicação?
- DT6: é usado em equipamentos de controle de LED para funções como ligar, desligar e dimerizar a intensidade da iluminação, conforme o dispositivo.
- DT7: aparece em aplicações de chaveamento, permitindo controlar cargas através de atuadores ou relés compatíveis.
- DT8: acrescenta recursos de controle de cor, permitindo aplicações como RGBW e outros modos de iluminação dinâmica suportados pelo equipamento.
- Sensores DALI-2: podem fornecer informações como presença e luminosidade para que o controlador tome decisões de iluminação.
- Entradas e couplers: permitem integrar botoeiras e contatos locais ao barramento, transformando ações físicas em eventos de controle.
DO SENSOR À LUMINÁRIA
A automação de iluminação pode responder ao ambiente.
Presença, nível de luz natural e comandos locais podem ser usados para ajustar a iluminação de forma automática. Ao visualizar sensor, controlador e driver na mesma topologia, fica mais fácil entender por que DALI vai além de simplesmente ligar e desligar uma lâmpada.
Normas, referências e boas práticas
- IEC 62386Família internacional de normas que define a interface digital de iluminação DALI e DALI-2.
- DALI AllianceReferência técnica e programa de certificação dos produtos DALI/DALI-2.
- ABNT NBR 5410Referência para a instalação elétrica de baixa tensão que alimenta luminárias, quadros e equipamentos associados.
- NR-10Segurança em instalações e serviços com eletricidade durante montagem, testes e manutenção.
- Documentação do fabricanteCorrente do barramento, alimentação auxiliar, limites elétricos, topologia e funções dos dispositivos devem seguir os respectivos manuais.
A linha DALI é um sistema de comunicação específico e não deve ser tratada como um circuito convencional de potência. Consulte sempre as versões vigentes das normas e a documentação dos equipamentos.
NO SIMULADOR
O que você pode estudar com DALI
A proposta é visualizar a comunicação da linha e relacionar cada equipamento à função que ele exerce no sistema de iluminação.
Fonte e alimentação do barramento DALI
Controladores de aplicação e comandos digitais
Drivers LED DT6 e dimerização
Relés e atuadores DT7
Controle de cor e RGBW com DT8
Sensores DALI-2 de presença e luminosidade
Entradas universais e interfaces de botoeira
Grupos, níveis, cenas e integração com automação predial
EXEMPLOS SELECIONADOS
Projetos DALI-2 para abrir e estudar
Selecionamos alguns exemplos que representam sensores, dimming, controle de cor e entradas locais, sem transformar a página em uma lista extensa de cards.

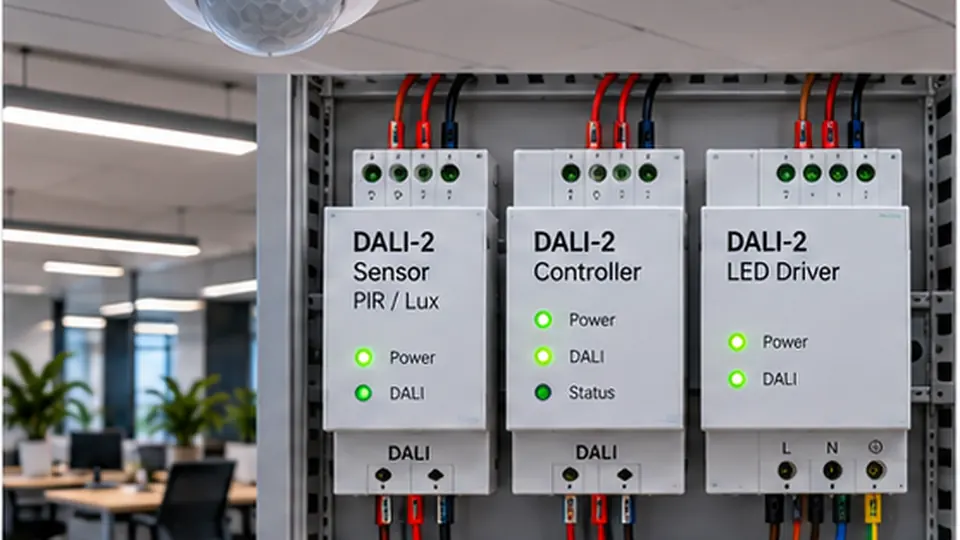

DALI-2 — Sensor PIR/Lux → Controller → LED Driver
Topologia DALI-2 com sensor de presença e iluminância, controlador de aplicação e driver LED para estudar automação de iluminação baseada no ambiente.
Exemplo disponível: DALI-2 — Sensor PIR/Lux → Controlador → Driver LED

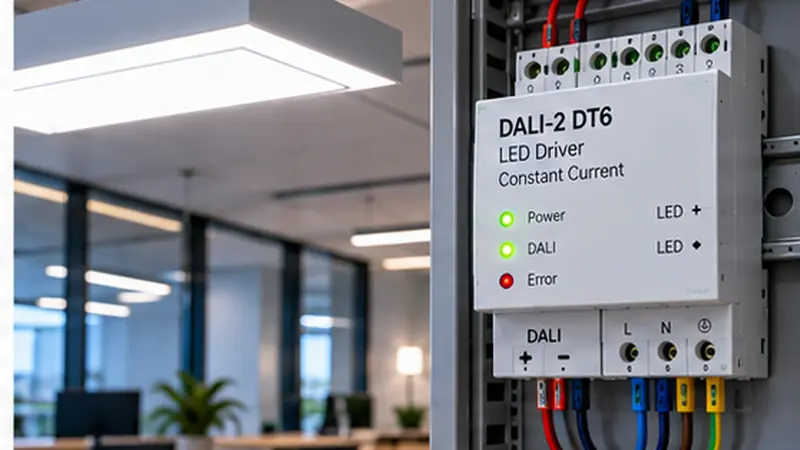

DALI-2 LED Driver DT6 • 24 V / 1 A
Exemplo de driver DALI-2 DT6 para estudar comando digital, ligar/desligar e dimerização de uma carga de iluminação compatível.
Exemplo disponível: DALI-2 — Driver LED DT6 • 24 V / 1 A

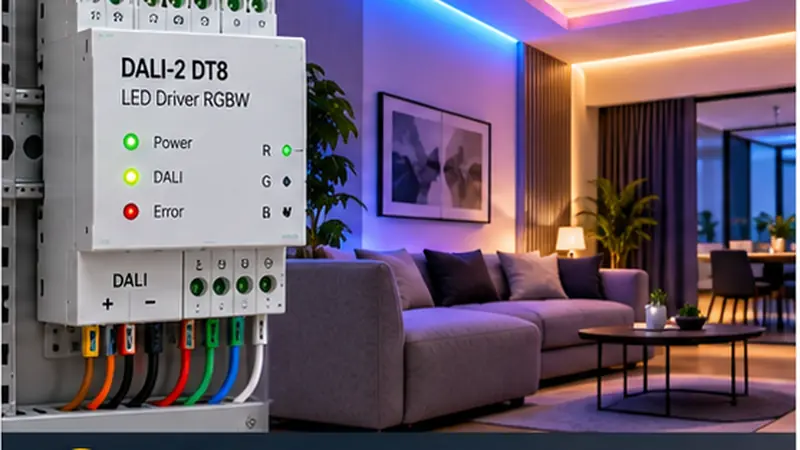

DALI-2 DT8 RGBW • Cor + Dimming
