Instalações Elétricas
Do quadro de distribuição aos pontos de iluminação, tomadas e proteção.
Entenda como uma instalação de baixa tensão é organizada, como os circuitos são distribuídos e por que dispositivos como disjuntores, DR, DPS e aterramento fazem parte da proteção. Depois, abra exemplos reais da biblioteca e acompanhe as ligações no simulador.
◉ Baixa tensão • distribuição • proteção • circuitos finais
Como uma instalação elétrica é organizada?
Em uma instalação de baixa tensão, a energia é distribuída pelo quadro elétrico para circuitos com finalidades diferentes. Iluminação, tomadas de uso geral e cargas específicas podem exigir circuitos e proteções próprios, definidos conforme o projeto e as condições da instalação.

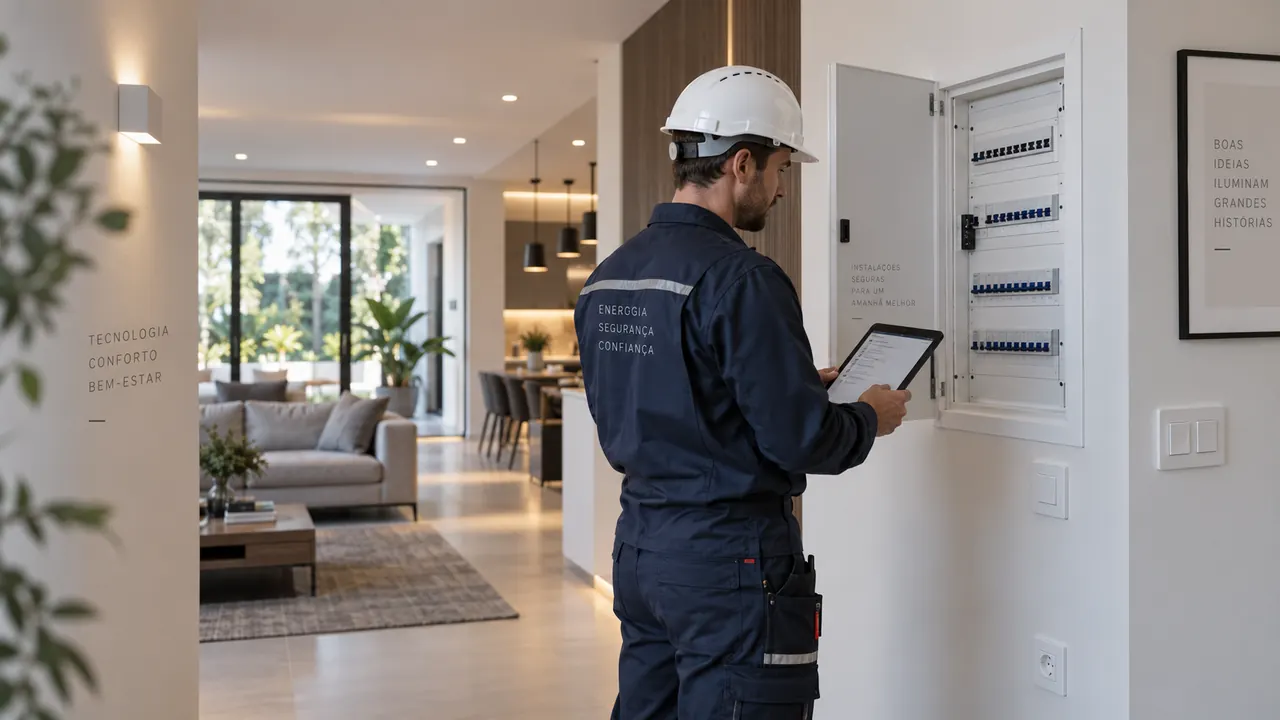

O quadro funciona como o ponto central dessa distribuição: nele ficam os dispositivos de seccionamento e proteção, enquanto condutores de fase, neutro e proteção seguem para os pontos atendidos pelo circuito.
No TechRib, esses elementos aparecem em uma montagem visual. Isso ajuda a relacionar o diagrama com a disposição dos componentes, identificar o caminho das ligações e compreender a função de cada proteção sem transformar a página em uma simples lista de exemplos.
O simulador é uma ferramenta de estudo. Projeto, dimensionamento e execução de instalações reais devem seguir as normas vigentes e ser realizados por profissionais habilitados ou qualificados conforme a atividade.
Proteção, distribuição e identificação trabalham juntas
Uma instalação segura não depende de um único dispositivo. O projeto considera a divisão dos circuitos, os condutores, os dispositivos de proteção, o aterramento, as características das cargas e as condições do ambiente.
- Disjuntores: participam da proteção dos circuitos contra condições de sobrecorrente, de acordo com o projeto da instalação.
- DR: é aplicado à proteção adicional contra choques elétricos nas situações previstas pelas normas.
- DPS: integra a estratégia de proteção contra sobretensões transitórias quando previsto para a instalação.
- Aterramento e condutor de proteção: fazem parte das medidas de proteção contra choques e da equipotencialização da instalação.
- Identificação: circuitos e dispositivos bem identificados facilitam operação, manutenção e leitura do quadro.
DA PLANTA AO PONTO DE UTILIZAÇÃO
Infraestrutura também faz parte da instalação.

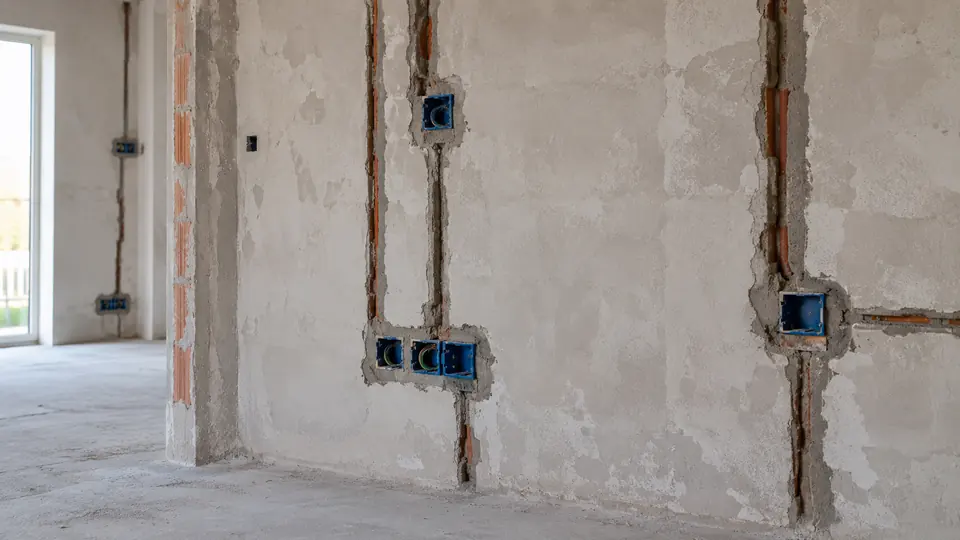

Eletrodutos, caixas, pontos de comando, tomadas e luminárias formam o caminho físico por onde os circuitos chegam aos ambientes. Estudar a instalação como um conjunto ajuda a entender por que o quadro, a proteção e os pontos finais precisam ser pensados de forma integrada.
Normas e referências importantes
- ABNT NBR 5410Referência central para instalações elétricas de baixa tensão.
- NR-10Segurança em instalações e serviços com eletricidade.
- ABNT NBR 5419Proteção contra descargas atmosféricas, quando aplicável ao projeto.
- ABNT NBR 14136Padronização de plugues e tomadas para uso doméstico e análogo.
- Regras da distribuidora localPadrão de entrada, medição e conexão devem observar também os requisitos da concessionária responsável.
Consulte sempre a edição vigente e os requisitos aplicáveis ao tipo de instalação.
NO SIMULADOR
O que você pode estudar nesta categoria
O objetivo é relacionar a teoria da instalação com uma montagem visual, acompanhando os componentes e os caminhos elétricos representados na prancha.
Circuitos de iluminação com diferentes formas de comando
Tomadas e cargas específicas em circuitos separados
Organização de quadros de distribuição
Aplicação de disjuntores, DR e DPS no contexto do projeto
Neutro, condutor de proteção e aterramento
Identificação dos circuitos e leitura da distribuição
Relação entre pontos de utilização e quadro elétrico
Interpretação visual das ligações antes da prática real
EXEMPLOS SELECIONADOS
Alguns circuitos para abrir e estudar
Em vez de uma página cheia de cards, selecionamos exemplos que representam situações diferentes de uma instalação: iluminação, comando por mais de um ponto, quadro de distribuição e proteção de uma carga específica.
Lâmpada com interruptor simples
Um ponto de iluminação comandado por interruptor simples para visualizar fase, retorno, neutro e a lógica básica de um circuito de iluminação.
Exemplo disponível: Iluminação — Lâmpada com Interruptor Simples
Iluminação comandada de dois pontos
Controle da mesma lâmpada a partir de dois locais, aplicação comum em corredores, escadas, quartos e ambientes com mais de um acesso.
Exemplo disponível: Iluminação — Lâmpada com 2 Interruptores Paralelos (Three-Way)Quer explorar outras montagens?
