Raspberry Pi Pico
GPIOs, sensores e automação prática em projetos compactos e objetivos.
O Raspberry Pi Pico é uma placa muito útil para estudar entradas e saídas digitais, leitura de sensores, acionamento de relés e integração com pequenas aplicações de automação. No TechRib, você pode enxergar o Pico dentro do circuito completo, ligando sinais, interfaces e cargas no mesmo ambiente.
Pico • GPIO • sensores • relés • esteiras • nível • ventilação
Onde o Raspberry Pi Pico se encaixa na automação?
O Pico trabalha muito bem como plataforma para estudo e prototipagem de automações compactas. Ele pode ler botoeiras, sensores de nível, sensores ópticos, temperatura, proximidade e outras entradas, e ao mesmo tempo comandar módulos de relé, sinalizações, ventiladores, pequenas bombas e interfaces de potência.
Na prática, ele não substitui diretamente dispositivos de potência. O papel do Pico é executar a lógica e conversar com módulos e interfaces que façam a ligação segura com cargas maiores. Por isso, estudar o circuito completo é mais importante do que olhar apenas para o código da placa.

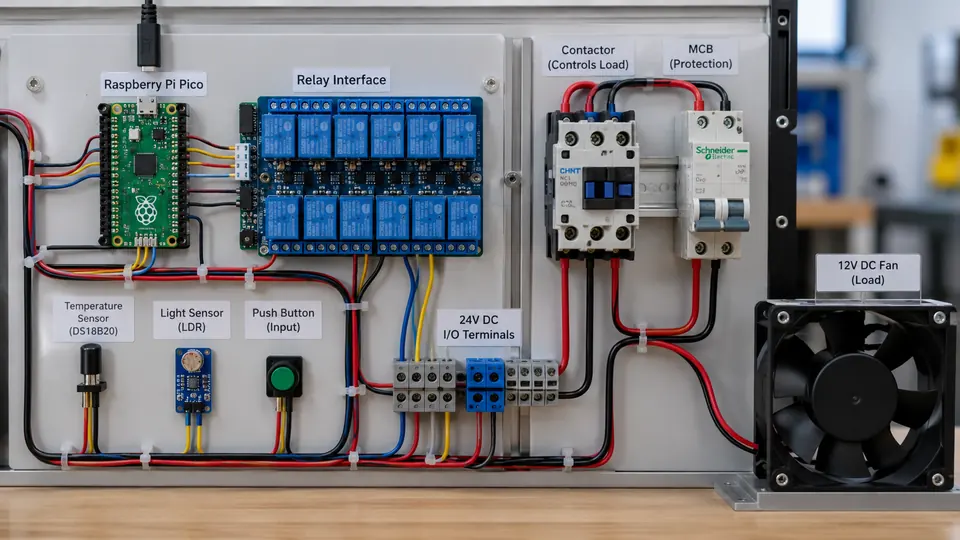

No TechRib, isso fica visual: você vê o Pico no contexto da aplicação, com terminais, alimentação, sensores e atuadores reunidos na mesma prancha.
O valor didático do Raspberry Pi Pico cresce quando você enxerga a placa como parte do sistema, e não como um elemento isolado na bancada.
Boas práticas ao usar o Pico com circuitos reais
- Separe lógica e potência: use módulos de relé, drivers, optoacopladores ou interfaces adequadas para acionar cargas externas.
- Respeite tensão e corrente: os GPIOs do Pico trabalham em níveis lógicos e não devem alimentar diretamente cargas que excedam seus limites elétricos.
- Organize entradas e saídas: nomeie sinais, entenda entradas isoladas e planeje a ligação dos sensores antes de programar.
- Pense na aplicação: controle de nível, esteiras, ventilação e sinalização exigem lógica coerente com o processo real.
- Proteja o sistema: alimentação, fusíveis, disjuntores e aterramento continuam importantes quando o projeto sai da bancada.
DA ENTRADA AO PROCESSO
O Pico pode monitorar e comandar pequenas automações.
Em aplicações educacionais e protótipos, o Raspberry Pi Pico permite estudar desde entradas isoladas e sensores até saídas comandadas por relés e interfaces. Isso ajuda a entender como a lógica se conecta ao comportamento real do processo.
Normas, referências e segurança
- NR-10Segurança em instalações e serviços com eletricidade ao integrar placas e cargas.
- NR-12Segurança em máquinas e equipamentos, especialmente em aplicações com motores, esteiras e atuadores.
- ABNT NBR 5410Instalações elétricas de baixa tensão, importante para alimentação e proteção dos circuitos.
- ABNT NBR IEC 60204-1Referência para equipamento elétrico de máquinas quando o estudo se aproxima de cenários industriais.
- Datasheets do Raspberry Pi Pico e dos módulosConsulte níveis lógicos, alimentação, capacidade de corrente e características elétricas reais.
Use essas referências como base e consulte sempre a edição vigente das normas e os manuais dos componentes empregados.
NO SIMULADOR
O que você pode estudar com Raspberry Pi Pico
Selecionamos temas que ajudam a relacionar pinos, sensores, relés e comportamento da aplicação no mesmo ambiente visual.
Leitura de sensores digitais e analógicos em pequenas automações
Acionamento de relés e separação entre lógica e carga
Controle de nível e bombeamento com sinais isolados
Aplicações com esteiras, sensores ópticos e detecção de presença
Ventilação e resposta a variáveis de processo como temperatura
Organização de entradas e saídas em painéis compactos
Integração com sinalização e módulos de interface
Comparação entre Pico, Arduino e ESP32 em topologias equivalentes
EXEMPLOS SELECIONADOS
Alguns projetos com Raspberry Pi Pico para abrir e estudar
Em vez de uma lista extensa de cards, deixamos alguns cenários que representam bem o uso do Pico em automação e integração com sensores.

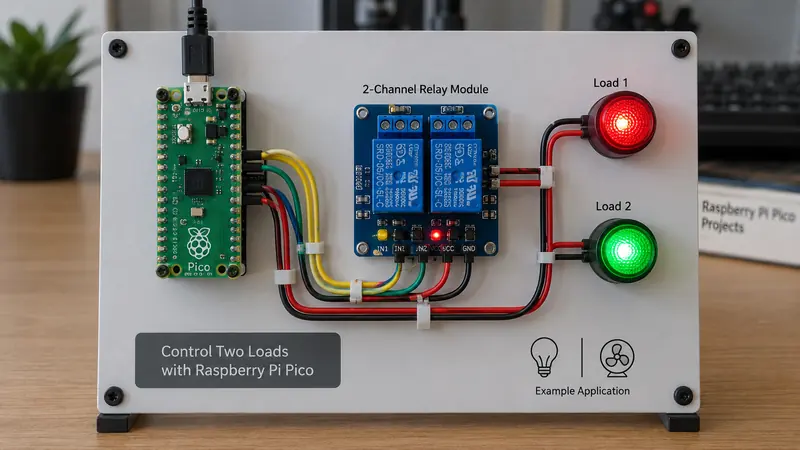

Raspberry Pi Pico — 2 cargas com módulo relé
Projeto introdutório para entender GPIOs, acionamento por relé e separação entre a lógica do Pico e as cargas controladas.
Exemplo disponível: Raspberry Pi Pico — Controle de 2 Cargas com Módulo Relé

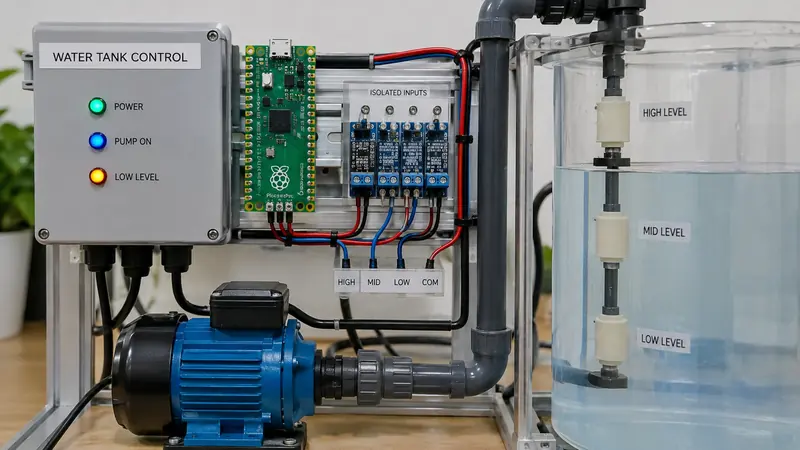

Raspberry Pi Pico — caixa d’água com sensores isolados
Exemplo para estudar leitura de nível, lógica de acionamento e integração entre sensores, bomba e sinalização operacional.
Exemplo disponível: Raspberry Pi Pico — Controle de Caixa d’Água com Entradas Isoladas por PC817

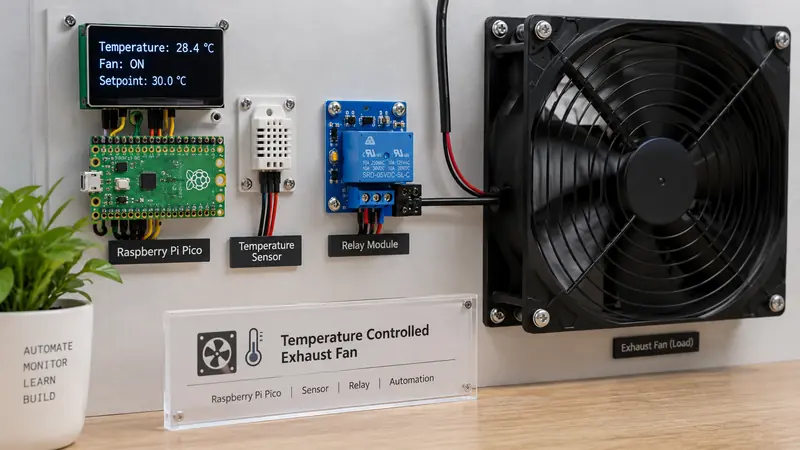

Raspberry Pi Pico — temperatura + exaustor
Projeto útil para relacionar sensor, lógica de decisão e acionamento de uma carga a partir de uma variável de processo.
Exemplo disponível: Raspberry Pi Pico — Controle Automático de Temperatura + ExaustorQuer explorar outros projetos com Raspberry Pi Pico?
